工程朋友们应该知道超声波探头机电转换效率与电容匹配密切相关，与电容匹配好，机电转换效率更高。本文天功测控小编给行业朋友们介绍6种不同的电容匹配方案。

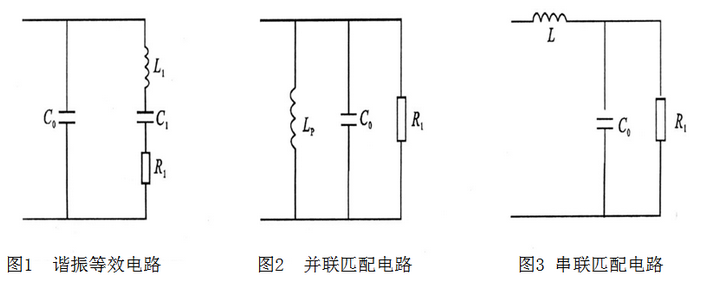

       这6种电容匹配方案为：谐振等效电路、并联匹配电路、串联匹配电路、电感-电容匹配、改进电感电容匹配、T型匹配。电路匹配包括调谐匹配和阻抗匹配。调谐匹配使探头尽量接近纯阻状态，减少无功分量；阻抗匹配，使探头与电源达到阻抗匹配，保证探头获得最大的电功率。通过电路的电感和电容匹配，可以取得更佳的机电转换效率，获得更好的探头性能。

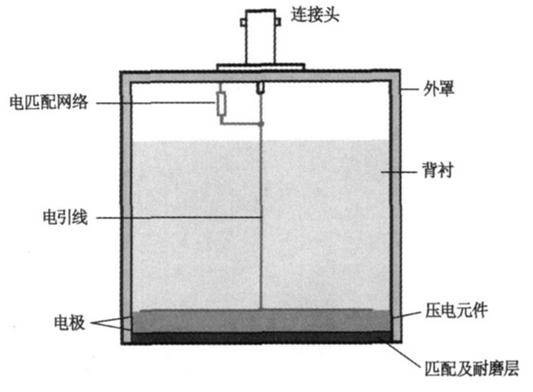

        超声波探头电路匹配

       串联电感匹配后的有功电阻小于并联匹配的有功电阻，且串联匹配后所需的激励电压也小于并联匹配的激励电压。

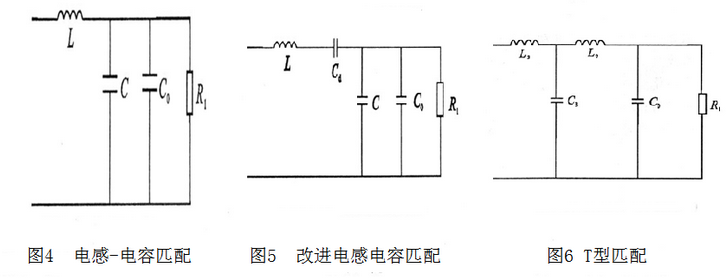

       T型网络匹配,理论推导简单,不必测L1、C1的值;且输出电阻较单个串联电感进一步减小，是一种更好的匹配网络。

       改进的电感-电容匹配比电感-电容匹配的可调节参数(L、C)增多一可变电容Cd，且有功电阻也再进一步减少，Qe也再进一步增大，滤波性能也再进一步增加，是一种较理想的匹配。
