TGM-B408型
桥梁声波CT仪

       现常用的桥梁检测方法不能解决诊断混凝土桥梁内部强度的分布状况,桥梁声波CT是指利用人工激发的声波对桥梁混凝土的内部强度和缺陷进行计算机层析成像 (Computerized Tomography 即CT)。桥梁声波CT具有分辨率高、可靠性好、图像直观的特点,已被越来越广泛地应用于桥梁检测和病害诊断中。



       TGM-B408型桥梁声波CT仪(原名:TH416型桥梁声波CT仪)是湖南天功测控为适应当前桥梁检测需求而开发的新一代智能数字一体化声波CT仪,特别是增加了适用于工程结构检测的自动控制声波震源——稀土超磁致伸缩震源, 提高了测试效率与精度。仪器的稀土超磁震源电路模块、压电发射电路模块与数据采集和控制电路模块集成,与计算机实现了一体化便携化。


在线咨询
  • 产品特点
  • 产品参数
  • 产品配置
  • 选型定制

       仪器功能:



       桥梁混凝土内部密实度、强度及完整性评价。TGM-B408型桥梁声波CT仪可用于交通、水利等行业,如大型桥梁、大坝等的施工质量评价及病害诊断。CT功能提供具有色彩定量标识的实体结构尺寸的强度分布图,能够定量、直观地反映检测对象内部的强度和缺陷。



       仪器特点:



      1、TGM-B408型桥梁声波CT仪基于WINDOWS系统环境下开发,由计算机控制参数地设置、数据地采集;可用触摸屏操作、鼠标操作,适用于室内室外工作环境。



      2、TGM-B408型桥梁声波CT仪硬件完全集成于专用工程仪器箱内,特别是稀土超磁激励电路模块与采集系统的集成,实现了多模式声波发射与仪器便携化的统一。

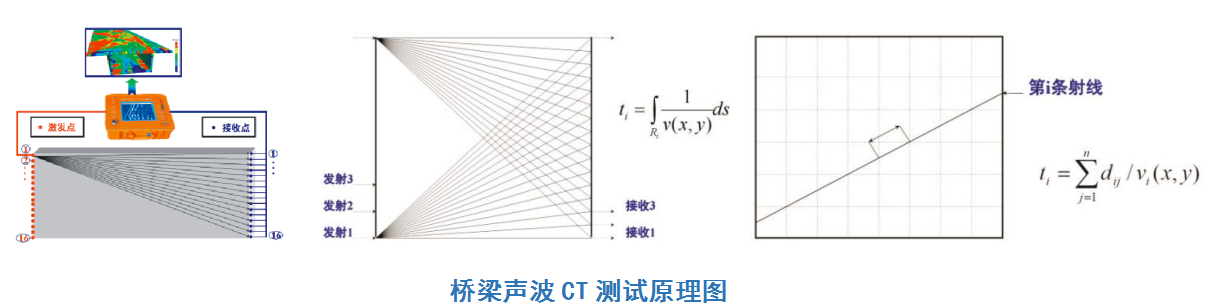

TGM-B408(A)型桥梁CT仪工作原理图

工作原理



      3、TGM-B408型桥梁声波CT仪具有16个独立通道,每道独立采样频率最高达20MHz,可进行一发多收或传感器阵列测试,工作效率高、声波初至时间读取精度高。



TGM-B408(A)型桥梁CT仪进行一发多收或传感器阵列测试

TGM-B408型桥梁CT仪进行一发多收或传感器阵列测试

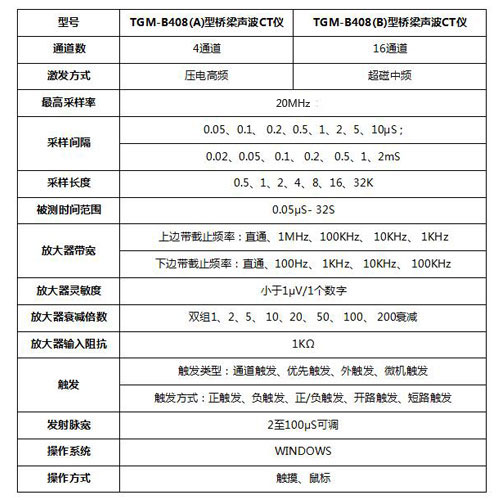

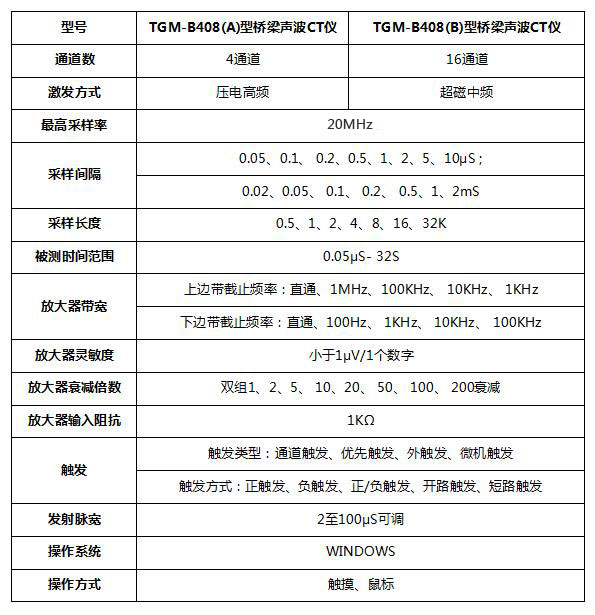

TGM-B408型桥梁声波CT仪技术参数

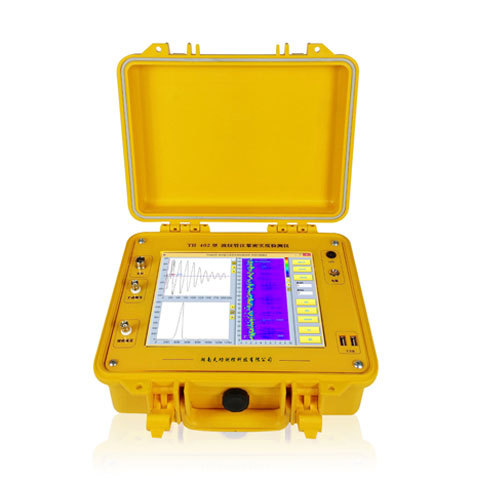

TGM-B408型桥梁声波CT仪



       TGM-B408型桥梁声波CT仪(原名:TH416型桥梁声波CT仪):包括声波仪主机、声波仪测试软件,可搭配稀土超磁发射和压电接收换能器。

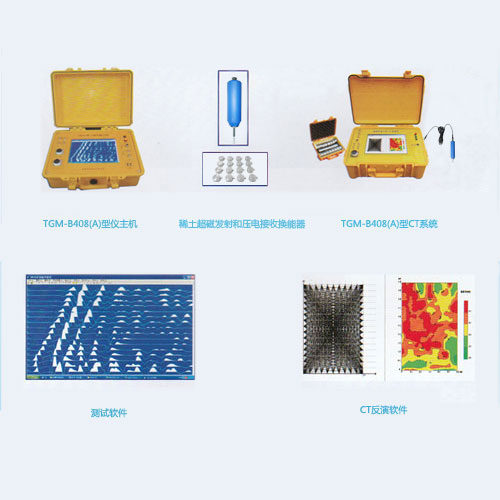

TGM-B408(A)型桥梁CT仪器构成

       典型应用:



       典型应用一:

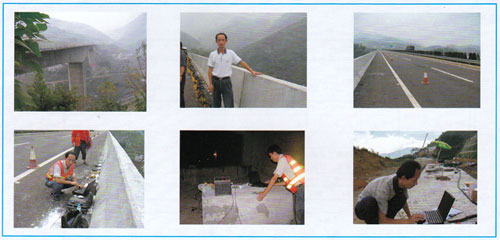

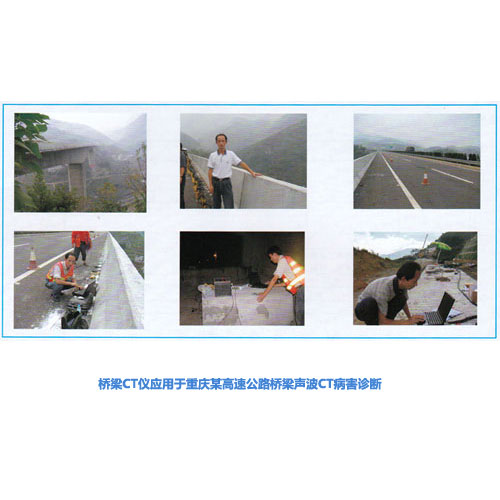

TGM-B408(A)型桥梁CT仪应用于重庆某高速公路桥梁声波CT病害诊断——测试现场

       重庆某高速公路桥梁声波CT病害诊断——测试现场

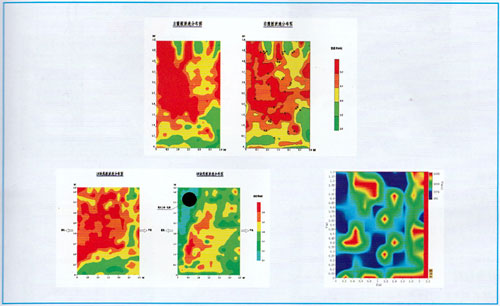

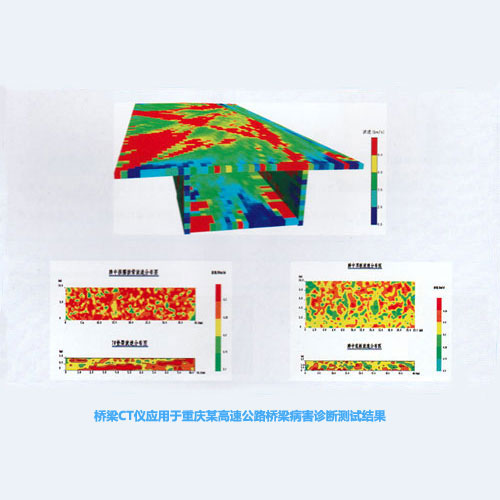

TGM-B408(A)型桥梁CT仪应用于重庆某高速公路桥梁声波CT病害诊断测试结果分析

典型测试结果

       典型应用二:

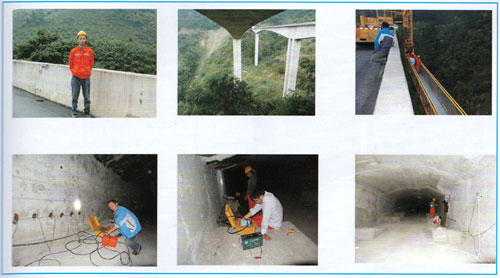

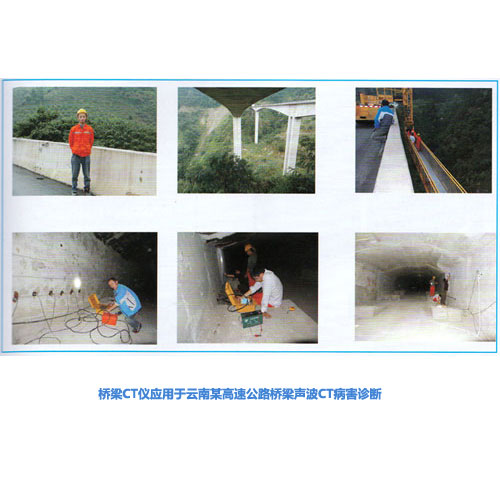

TGM-B408(A)型桥梁CT仪应用于云南某高速公路桥梁声波CT病害诊断——测试现场

       云南某高速公路桥梁声波CT病害诊断——测试现场



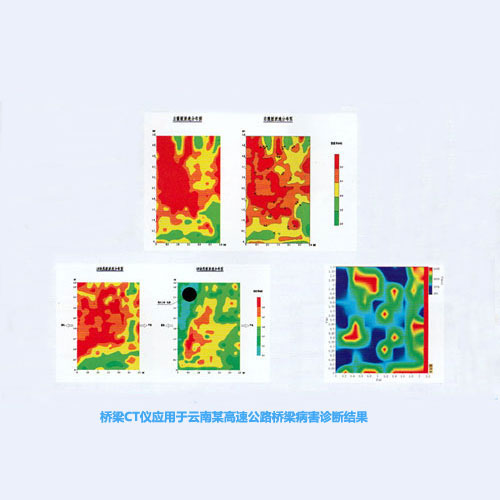

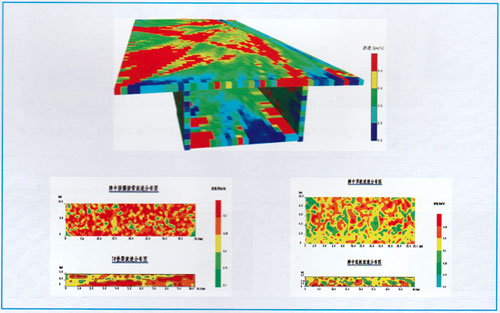

TGM-B408(A)型桥梁CT仪应用于云南某高速公路桥梁声波CT病害诊断结果分析

       典型测试结果
