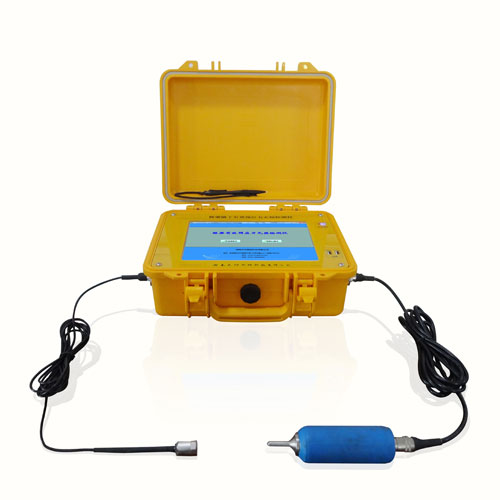

TGM-B401型
桥梁有效预应力检测仪

       TGM-B401型桥梁有效预应力无损检测仪(原名:TH401型预应力无损检测仪)针对桥梁拉索有效应力、桥梁预应力钢绞线有效应力、桥梁竖向预应力钢筋有效应力与声波频率具有相关性的原理进行快速无损检测,仪器利用拉索自振、力锤敲击锚头激发声波、对声波信号进行频谱分析处理,最终确定有效应力的大小。



       湖南天功测控TGM-B401型桥梁有效预应力无损检测仪具有分辨率高、可靠性好、时域波形易于采集及频谱图图像直观的特点,已被越来越广泛的应用与工程预应力无损检测领域。仪器由高分辨传感器、力锤和一体化的工控机组成,传感器和力锤直接与工控机连接,具有人性化的软件界面,应用快速方便。

在线咨询
  • 产品特点
  • 产品参数
  • 产品配置
  • 选型定制

       仪器用途:



       TGM-B401型桥梁有效预应力无损检测仪主要应用与桥梁、隧道、港口、边坡、山体加固等工程中锚索(杆)的质量检测,也可应用于建筑结构中拉杆、机械行业中螺栓张力检测。其中,预应力混凝土梁预应力的检测,隧道、港口、边坡、山体锚杆预应力无损检测,是通过频谱分析方法确定主频,然后经过线性拟合最终确定张拉力值;此外,对于含有套管的桥梁拉索,可以通过频率分离的方法获得拉索基频,确定张拉力值。

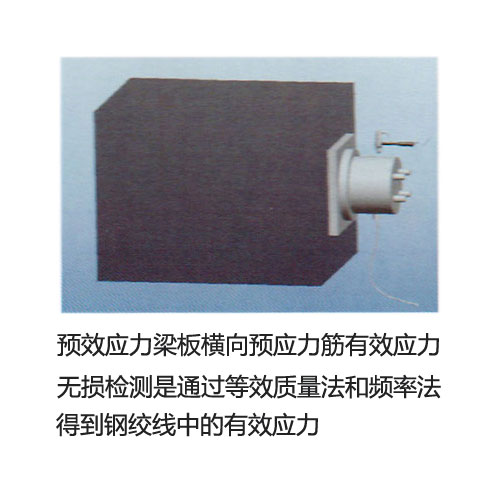

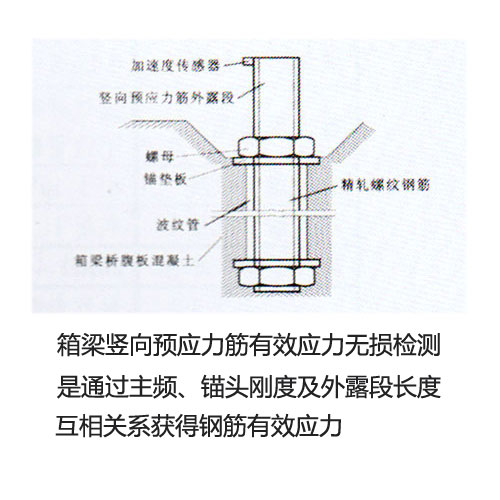

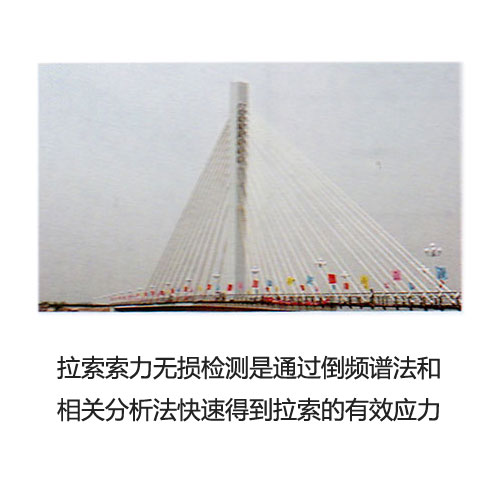

拉索索力无损检测梁板横向预应力筋有效应力无损检测箱梁竖向预应力筋有效应力无损检测

       仪器特点:



       (1) TGM-B401型桥梁有效预应力无损检测仪基于windows系统环境下开发,由计算机控制参数设置、数据采集;可用触屏操作、鼠标操作,适用于室内室外工作环境。



       (2) TGM-B401型桥梁有效预应力无损检测仪硬件完全集成于工控机机箱内,稀土超磁激励电路模块可以实现仪器自动控制脉冲发射,通道触发模块,对人工激励产生信号进行感知,实现脉冲发射和信号采集实时同步,多模式声波发射与仪器便携一体化相统一。



       (3) TGM-B401型桥梁有效预应力无损检测仪在张力测试中,对采集的信号进行加窗、滤波、频谱分析及包络谱分析等多种处理方法,克服了通常的频率测试法的固有缺陷,为准确获得张力值提供了坚实的保障。

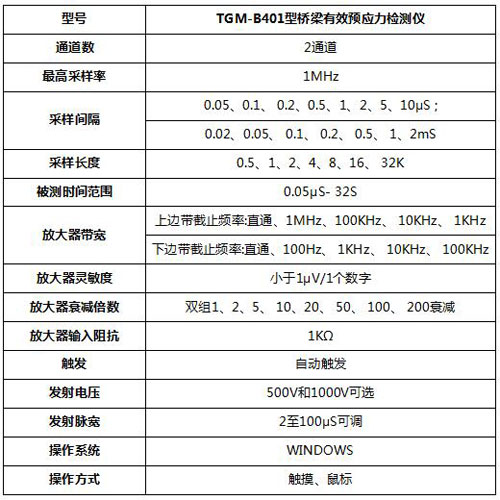

TGM-B401型桥梁有效预应力无损检测仪技术参数:

桥梁有效预应力检测,桥梁有效预应力检测仪,桥梁有效预应力无损检测,桥梁有效预应力无损检测仪,桥梁预应力无损检测,TGM-B401型桥梁有效预应力无损检测仪

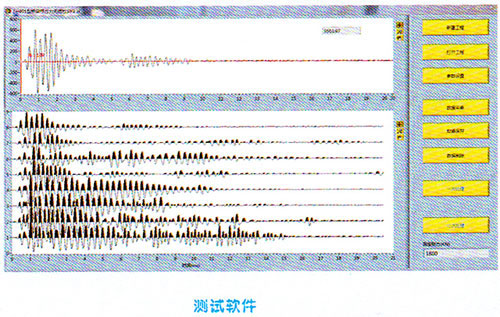

        TGM-B401型桥梁有效预应力无损检测仪(原名:TH401型预应力无损检测仪):由仪器主机与测试软件组成。

TGM-B401型桥梁有效预应力无损检测仪

TGM-B401型桥梁有效预应力无损检测仪

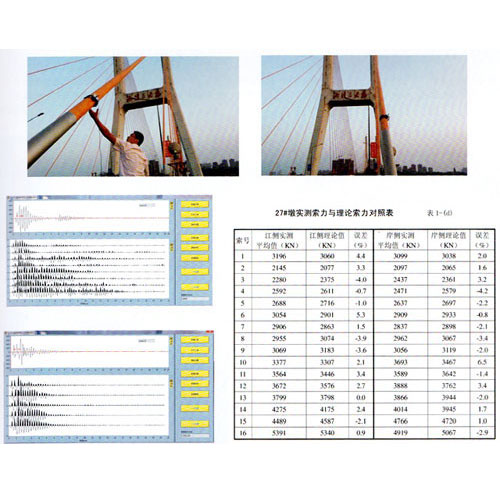

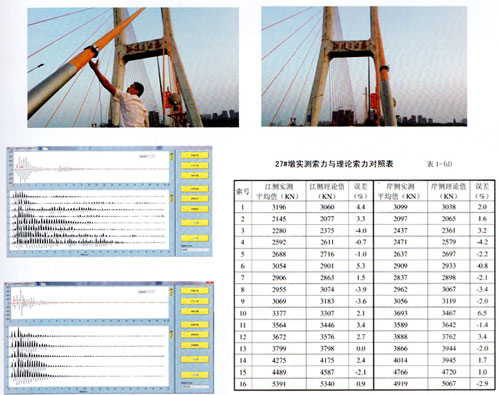

        典型应用:

TGM-B401型桥梁有效预应力无损检测仪
