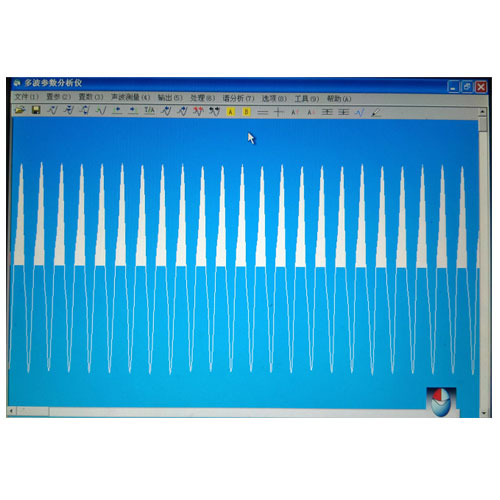

波型图-500-500
20210610031616687

TGM-PG型
超声波发生器

        TGM-PG型超声波发生器是一款集函数信号发生器、功率放大器、任意波形发生器等功能于一身的多功能的超声波发生器,具有性能高、性价比高、抗干扰性强、波形丰富、智能校准等优势。



        TGM-PG型超声波发生器采用大规模 FPGA集成电路,内部电路采用高精度有源晶振做基准,信号稳定度高。此外,仪器表面采用贴装工艺,大大提高了仪器的抗干扰性及使用寿命。仪器具有完全独立的 DDS 信号输出,可产生正弦波、方波、三角波、正向锯齿波、反向锯齿波、心电图、噪声波。



        TGM-PG型超声波发生器其函数/任意波形发生器模块具有人性化的键盘布局和指示,操作界面直观简洁明了。所有参数可提示当前的按键功能,快捷键极大地简化了复杂的操作过程,大力增强了仪器的可操作性。用户不必花大量的时间去学习和熟悉仪器的操作,即可熟练使用。



        TGM-PG型超声波发生器在信号产生、波形扫描、参数测量以及使用方面实现了易用性,优异的技术指标及众多功能特性的结合,可帮助用户更快地完成工作任务,是电子工程师、电子实验室、生产线及教学、科研的理想测试、计量设备。

在线咨询
  • 产品特点
  • 产品参数
  • 产品配置
  • 选型定制

        TGM-PG型超声波发生器具备6大特点:



        1、采用表面贴装工艺,抗干扰性强。



        2、波形种类丰富,可产生7类波形:正弦波、方波、三角波、正向锯齿波、反向锯齿波、心电图、噪声波。



        3、稳定性好,精度高,智能校准。DDS的良好精度和频率稳定性,适合示波器扫描时间因数校准。



        4、兼容性、可调性强。方波输出,适合示波器衰减器和探头脉冲特性调整等。与示波器一起,可用于电子电路试验与调试,音频放大器的频率特性和脉冲响应的试验与测量。



        5、简易方便携带。体积小巧,功能齐全,操作简捷,携带方便。



        6、供电模式可选。可用适配器供电,也可用锂电池供电。

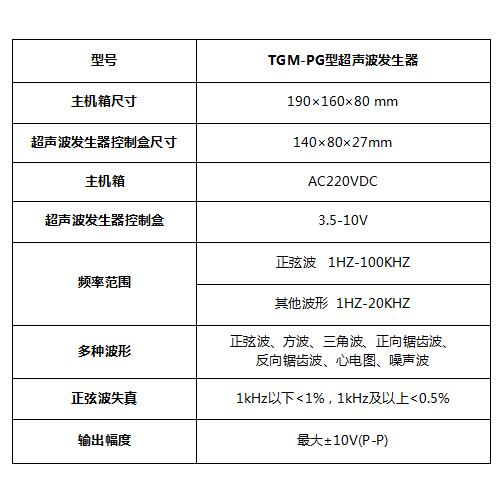

TGM-PG型超声波发生器技术参数

TGM-PG型超声波发生器技术参数

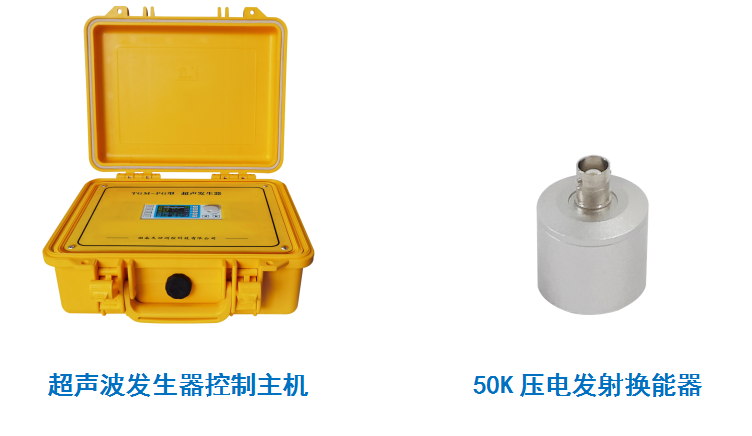

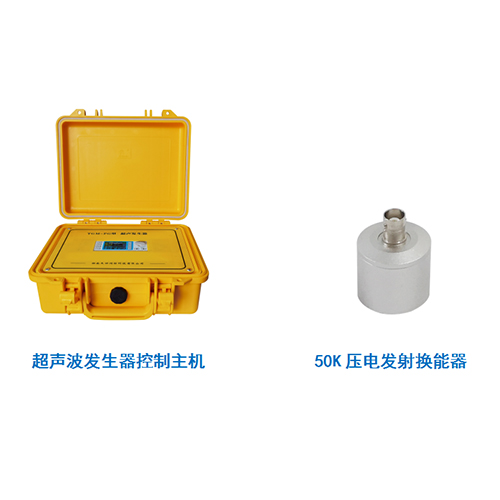

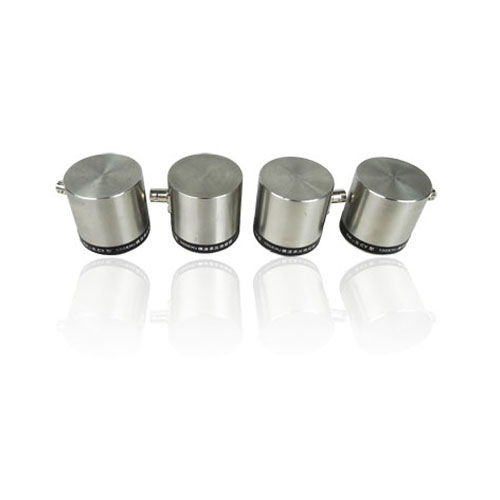

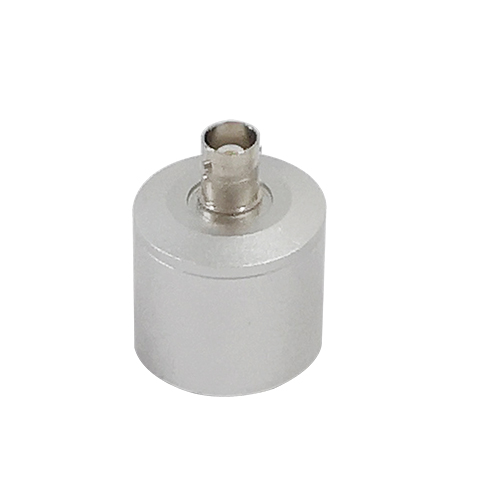

         TGM-PG型超声波发生器:由超声波发生器控制盒、主机箱、100K压电发射换能器、220V电源线,2M射频线,USB转5VDC电源线等构成。

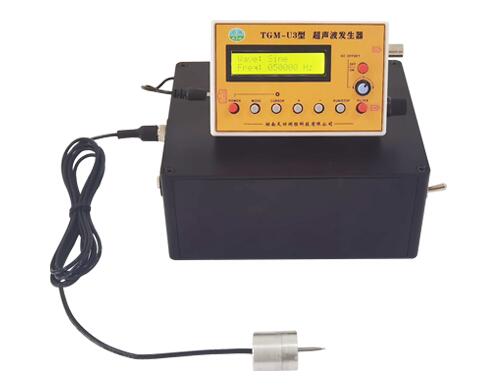

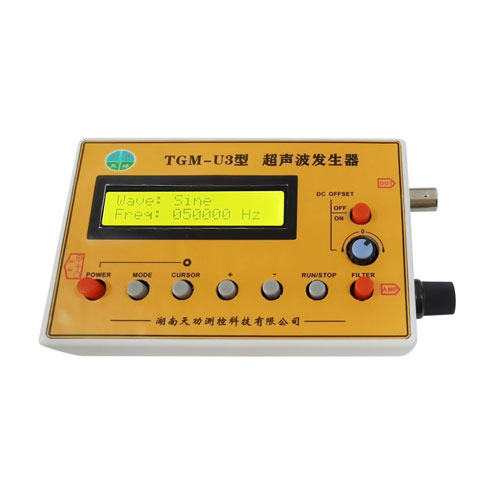

TGM-U3型超声波发生器

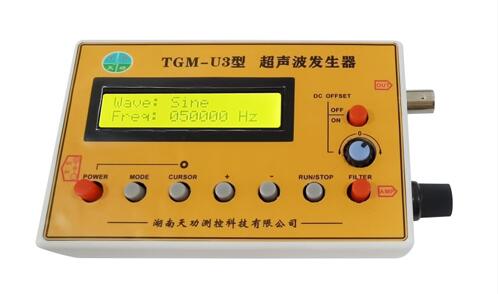

TGM-PG型超声波发生器主机

TGM-PG型超声波发生器

TGM-PG型超声波发生器

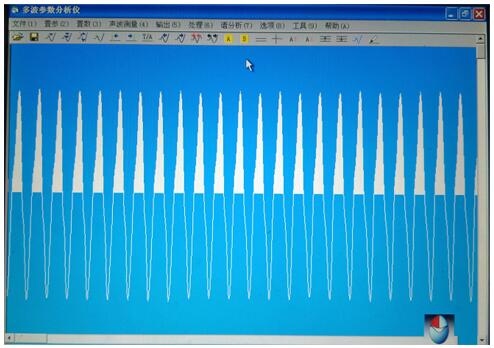

TGM-PG型超声波发生器软件界面图

软件界面图

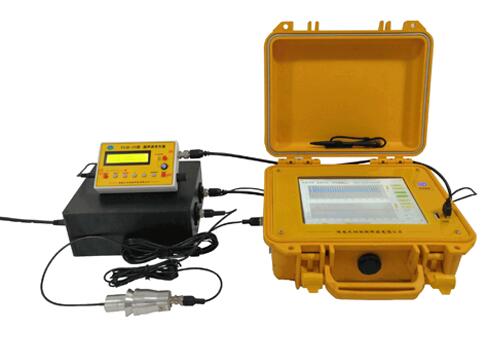

TGM-PG型超声波发生器+声波参数仪

TGM-PG型超声波发生器可兼容声波参数测试仪等其他设备
