产品功能

  声波参数是了解岩土体、混凝土等的力学参数，确定工区现场评价、检查工作质量，确定地层特性、岩层物性、注浆效果的重要手段。

TGM-G301型 声波测井仪 主要有如下功能：

  ● 配置一发双收换能器可测试600米以内的单孔有水井

  ● 配置一发一收换能器可测试600米以内的跨孔有水井

产品原理

  单孔声波测井配置的一发双收探头。由发射探头发出的声脉冲经泥浆传到井壁，由于声波在泥浆中的传输速度

V1小于在井壁岩层中的传输速度 V2，故当声波射线按临界角射至井壁时，将沿井壁滑行且产生折射波通过泥浆

传到2个接收探头。利用接收1和接收2接收到的初至折射波声时差，即可计算出岩层中的速度。

产品特点

  1、配置了自主研发的抗干扰模块，能量大、干扰小，深孔检测环境仍可使信号稳定、首波清晰。

  2、晶体尺寸大，信号更强。
  3、井中款采用定制款 多芯整体测井专用信号线，线径小体积更小，重量轻，便于携带。

  4、采用了CNC数控抗氧化外壳，制作更精密。
  5、设计了通用适配器，其它厂家的声波仪不需要处理，可以直接配置使用。

产品获得的专利

  本套系统获得了如下专利：

  [1] 利用测井系统进行实时自动声波检测的测井方法，发明专利，专利号：ZL2016110959644

  [2] 一种井中发射声波测井换能器及其检测系统，实用新型专利，专利号：ZL2015204639724

  [3] 一种声波测井换能器，实用新型专利，专利号：ZL2014206061822

产品组成

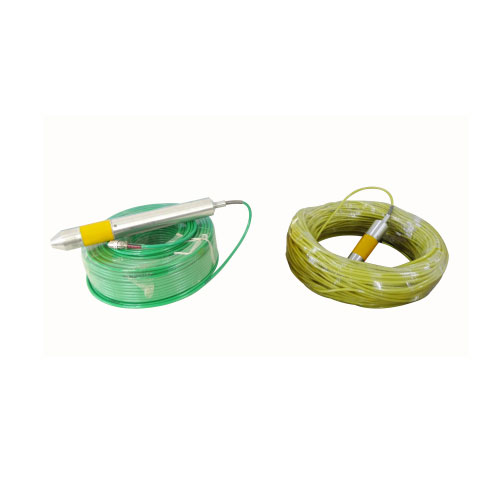

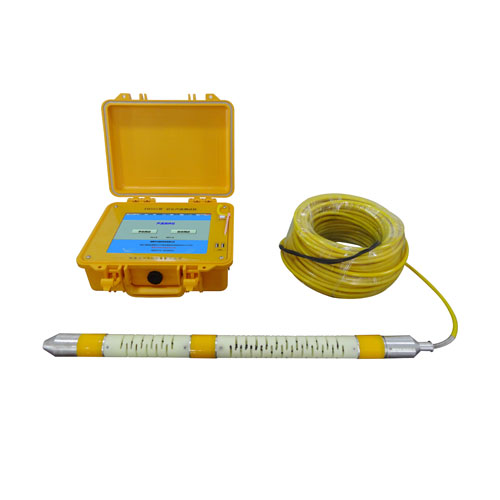

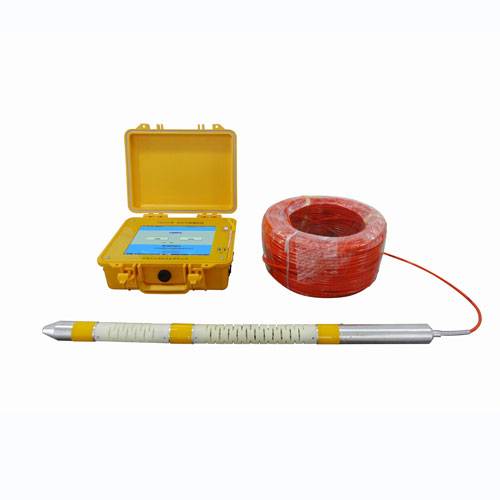

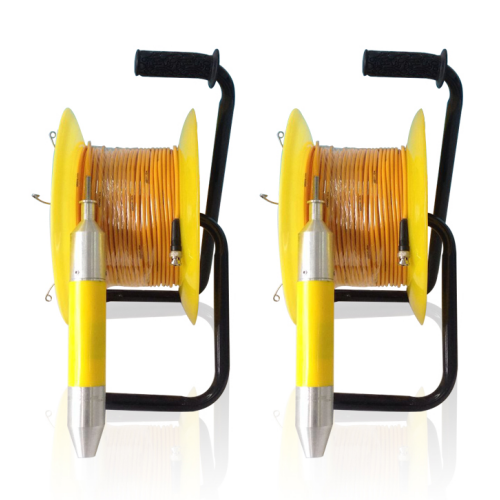

整套仪器包含声波测井仪及测井换能器。

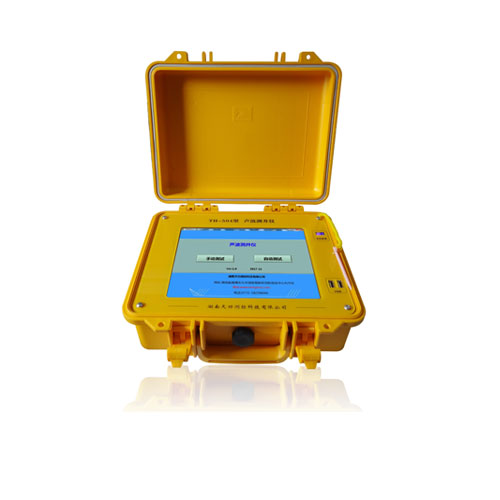

软件界面

附：500米和600米一发双收测井换能器 不锈钢管中的测试波形图

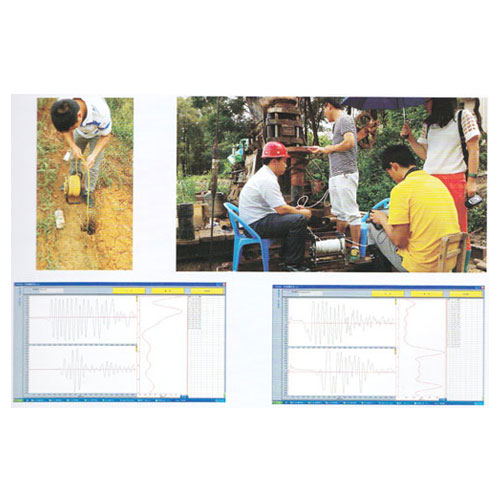

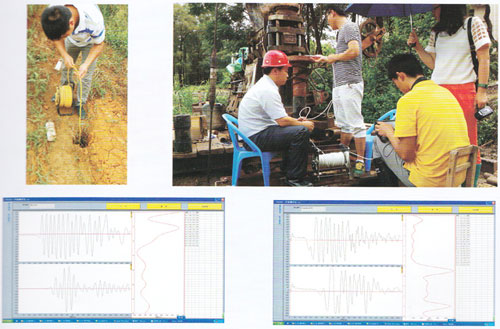

应用实例

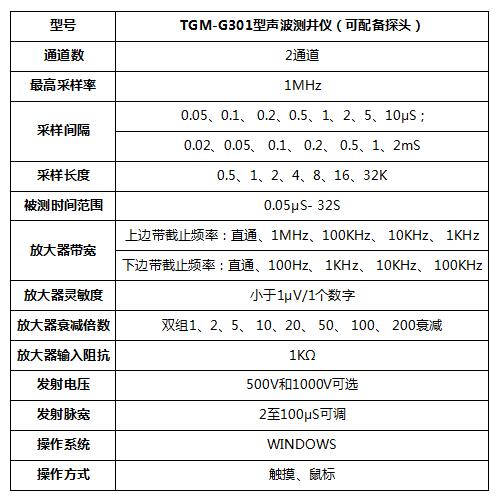

 仪器外尺寸：323×275×135 mm
