TGM-RGM(A)型

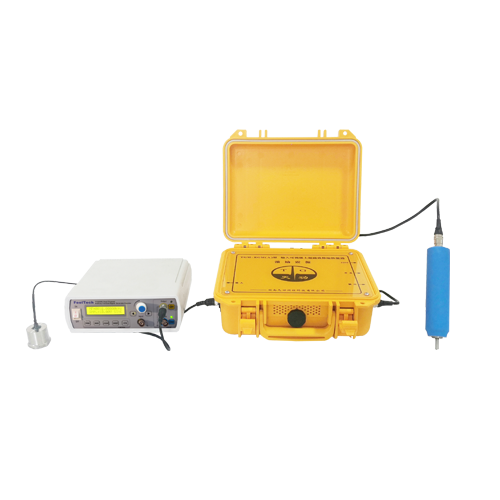

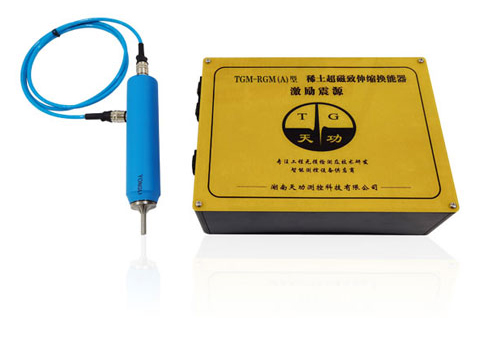

输入可调超磁换能器


        天功测控研制开发了脉冲工作系列稀土超磁致伸缩换能器,其中TGM-RGM(A)型稀土超磁致伸缩换能器获得国家发明专利:《信号源可控的超磁致伸缩换能器驱动电源》已获国家发明专利证书。

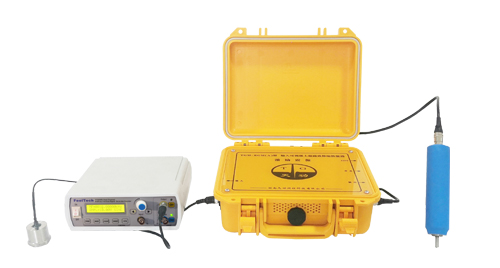

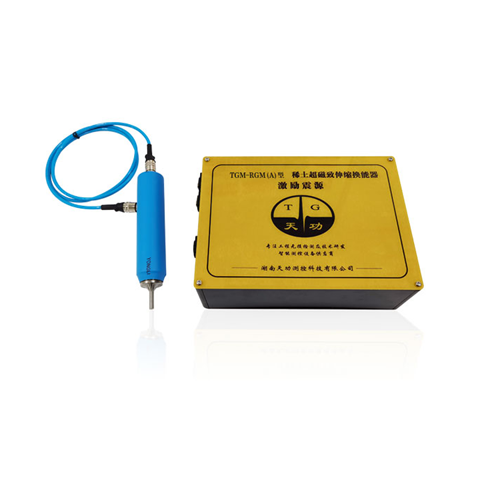

        TGM-RGM(A)型输入可调稀土超磁致伸缩换能器使用高性能的Terfenol-D超磁致伸缩材料,其结构和控制电路经过优化设计,具有发射功率大,在同步信号控制下,重复性好,便于增强采集,与电火花震源、锤击震源相比,具有起跳点陡,读数误差小等优点。



        稀土超磁致伸缩换能器在航空航天、智能制造、海洋工程、环保工程、基建工程等领域具有广泛的应用前景。另外,稀土超磁致伸缩换能器的开发设计材料学、力学、机械设计、电子、计算机及工程等学科,属于高新技术领域。

在线咨询
  • 产品特点
  • 产品参数
  • 产品配置
  • 选型定制

超磁致伸缩换能器用途
  TGM-RGM(A)型输入可调稀土超磁致伸缩换能器使用高性能的Terfenol-D超磁致伸缩材料,其结构和控制电路经过优化设计,具有发射功率大,

在同步信号控制下,重复性好,便于增强采集,与电火花震源、锤击震源相比,具有起跳点陡,读数误差小等优点。稀土超磁致伸缩换能器在航空航天、

智能制造、海洋工程、环保工程、基建工程等领域具有广泛的应用前景。另外,稀土超磁致伸缩换能器的开发设计材料学、力学、机械设计、电子、计算机及工程等学科,属于高新技术领域。

超磁致伸缩换能器性能及特点

超磁致伸缩换能器性能

(1) TGM-RGM(A)型输入可调稀土超磁致伸缩换能器采用高性能Terfenol-D超磁致伸缩材料棒材为核心部件,具有高的响应时间与大的推力及良好的疲劳性能。可根据用户应用需求定制其它稀土型材振动器;

(2) 可在50Hz – 50KHz宽频带定制,具体单个振动器的响应频率范围视其它参数及输入参数及转化效率的要求而定;

(3) 响应时间<1微秒;

(4) 根据定制需要伸长量高达0.3毫米。

TGM-RGM(A)型输入可调连续工作稀土超磁致伸缩换能器原理图

TGM-RGM(A)型输入可调稀土超磁致伸缩换能器原理图

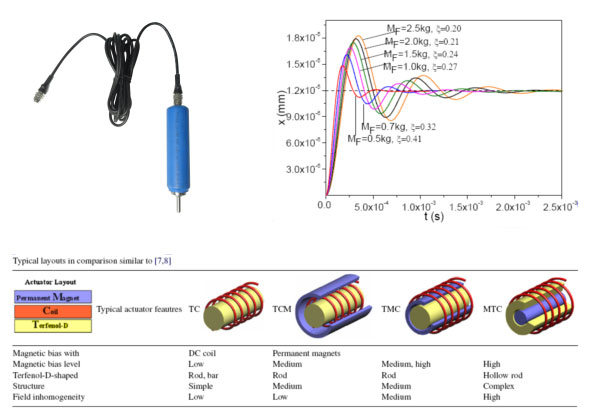

振动器性能

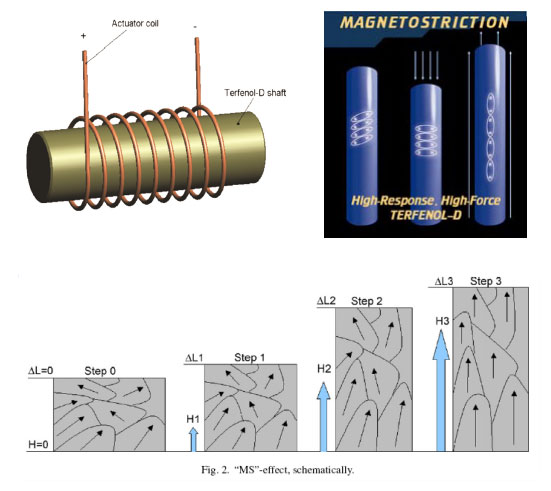

振子性能图

超磁致伸缩换能器特点

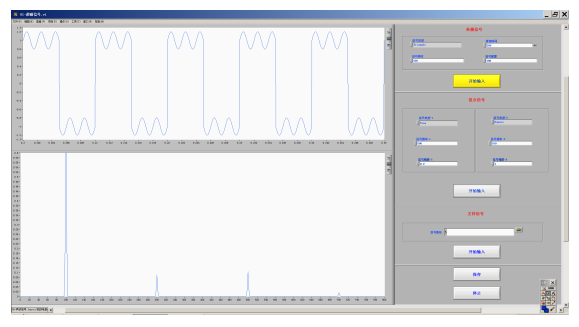

(1) 具有单频、多频及用户给定信号输出;

(2) 单频输入信号有:正弦波、方波、锯齿波、三角波等可选择;

(3) 多频输入信号:(a) 同类型正弦波、方波、锯齿波、三角波组合 + 不同频率组合+ 不同幅度组合形式,(b) 不同类型正弦波、方波、锯齿波、三角波组合 不同频率组合 + 不同幅度组合形式;



测试模拟试验

试验准备:

测试产品:输入可调稀土超磁致伸缩换能器

所需测试部件:示波器、接收换能器

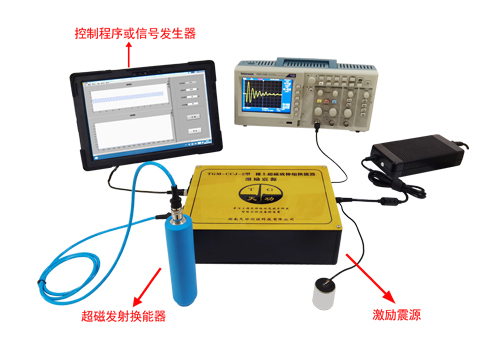

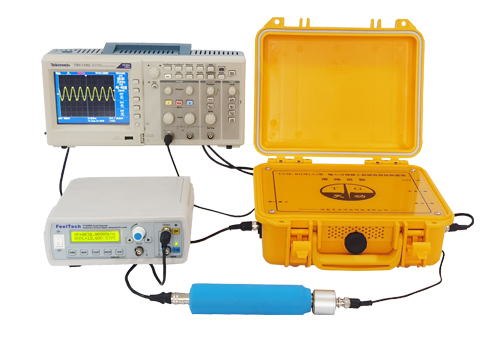

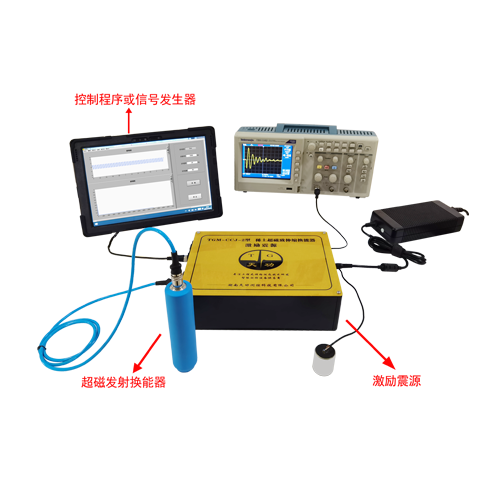

测试设备连接

 1、示波器(接收): 连接连接50KHz压电换能器

 2、输入可调超磁致伸缩换能器激励震源(发射):连接超磁换能器

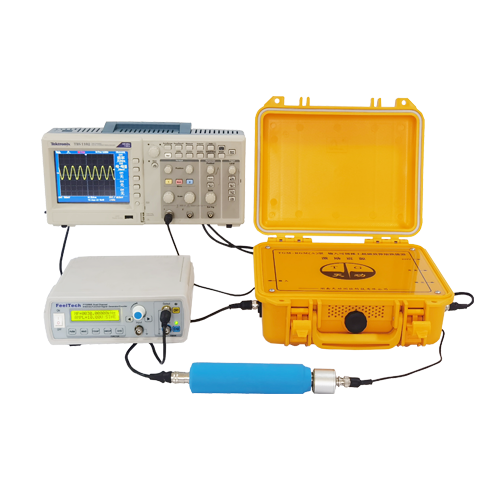

让超磁换能器和压电换能器底部接触,接触面涂润滑脂,如下图所示:

       输入可调换能器,稀土超磁致伸缩换能器,稀土超磁致伸缩换能器,TGM-RGM(A)型稀土超磁换能器,天功测控

示波器接收到的实测波形图如下:

  输入可调换能器,稀土超磁致伸缩换能器,稀土超磁致伸缩换能器,TGM-RGM(A)型稀土超磁换能器,天功测控

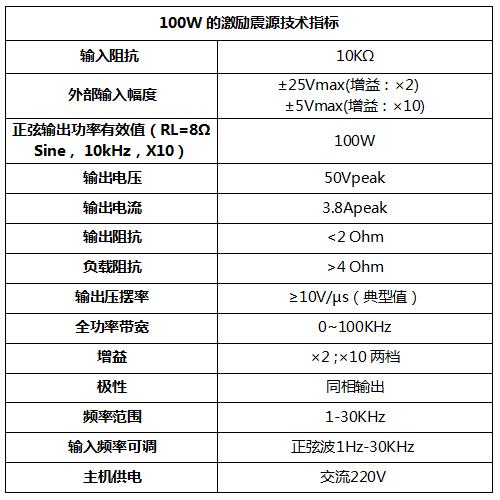

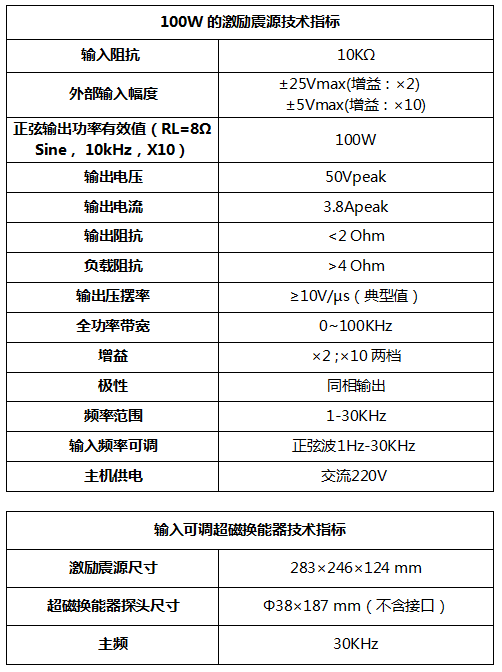

信号输入

输入阻抗

10KΩ

外部输入幅度

±5Vmax

正弦输出功率有效值
(RL=8ΩSine,10kHz,X10)

100W

输出电压

50Vpeak

输出电流

3.8Apeak

输出阻抗

<2 Ohm

负载阻抗

>4 Ohm

输出压摆率

≥10V/µs(典型值)

全功率带宽

1~30KHz

增益

×10 档

极性

同相输出
