◆ 产品特点 ：
1.高采样率：20M
2.应用广泛：工程介质、其他非金属介质均可检测
3.集成度高：可进行压电测试，可增加同步接口做超磁等其他测试，且提供各类多通道定制，满足实验多样化测试需求
4.信噪比高：采集信号稳定，首波清晰
◆ 知识产权：
创新是企业的灵魂，是发展的动力，是企业提高竞争力可持续发展的保障。天功测控坚持自主创新研发，到目前为止，已荣获知识产权30余项。

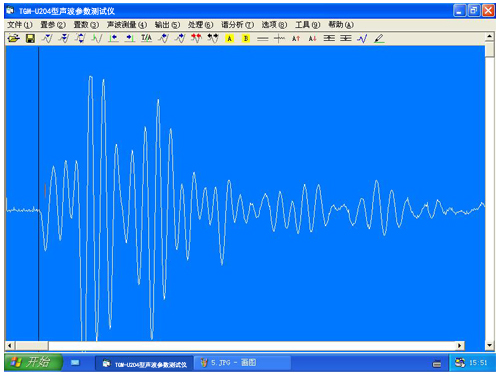

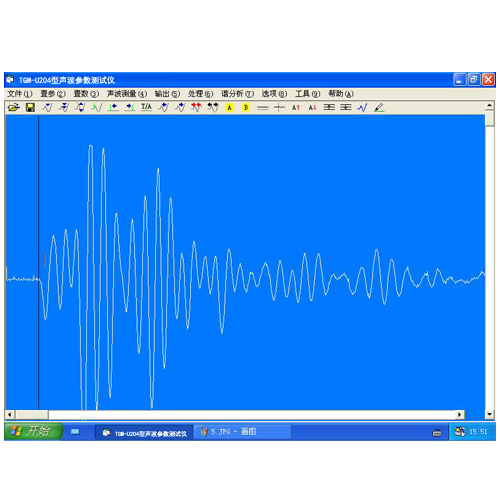

◆ 软件界面：
◆ 工程案例：
1. 不同距离的均匀非金属试样测试对比分析（以有机玻璃试样为例）
2、砂样测试案例

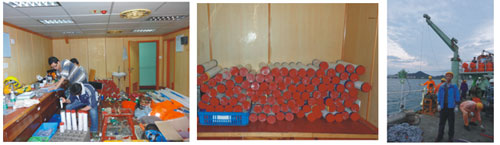

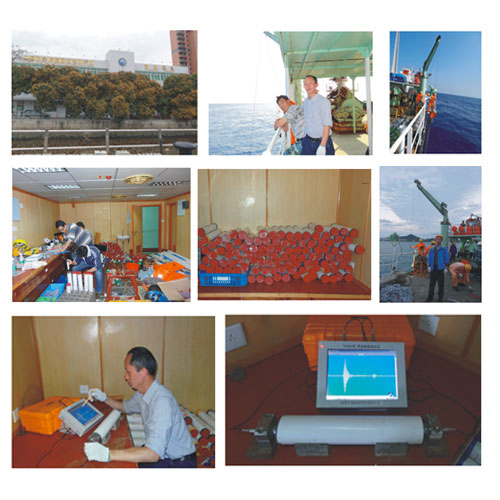

3、海底沉积物测试案例
◆ 典型应用：（多功能定制系列产品）
1. 典型应用之一：某研究单位定制的单轴高压下（约200MPa）岩石声波参数测试系统
2. 典型应用之二：某研究单位定制的高压高温（围压环境）容器内试样声波参数测试系统（四发四收）
3. 典型应用之三：压力下岩石声波参数测试
岩样在加载过程的典型变化照片如下。
岩样声波变化
加载曲线
4. 典型应用之四：低密度非均匀非金属试样 测试对比分析（土样）
5. 典型应用之五：某新型复合材料缺陷非线性超声评价
某新型复合材料具有优异的力学与热学性能，在智能制造行业具有广泛的应用前景，但其内部组织结构复杂，具有材料与结构的非线性声学特性，同时声波衰减大，传统的超声探伤仪难以对其进行无损评价，导致其生产的一致性和使用的可靠性评价一直是个难点，采用本仪器进行非线性超声测试分析取得了良好的效果。
（1）测试方案
分别对试样A和试样B 如下图所示的位置A1、A2和位置B1、B2进行非线性超声波测试，然后软件自动进行非线性散射分析，根据散射分析图像定义试样相对完整性参数。下图是位置A1、A2和位置B1、B2示意图及测试照片。
（2） 测试结果
位置A1相对完整性：50% - 60%（存在较大贯穿裂缝）；
位置A2相对完整性：70% - 80%（存在一定缺陷）；
位置B1相对完整性：96% - 100%（完整性良好）；
位置B2相对完整性：98% - 100%（完整性良好）；
附：测试数据及分析
位置A1：
位置B1:

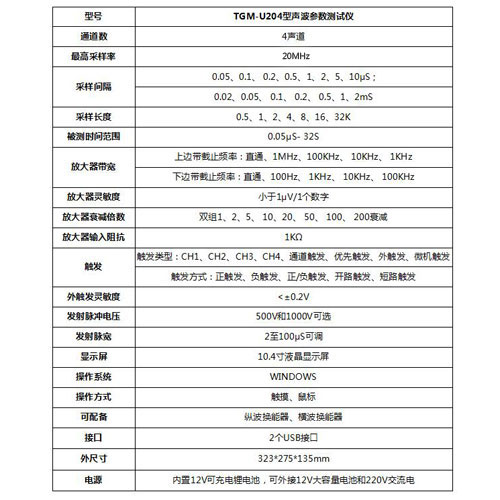

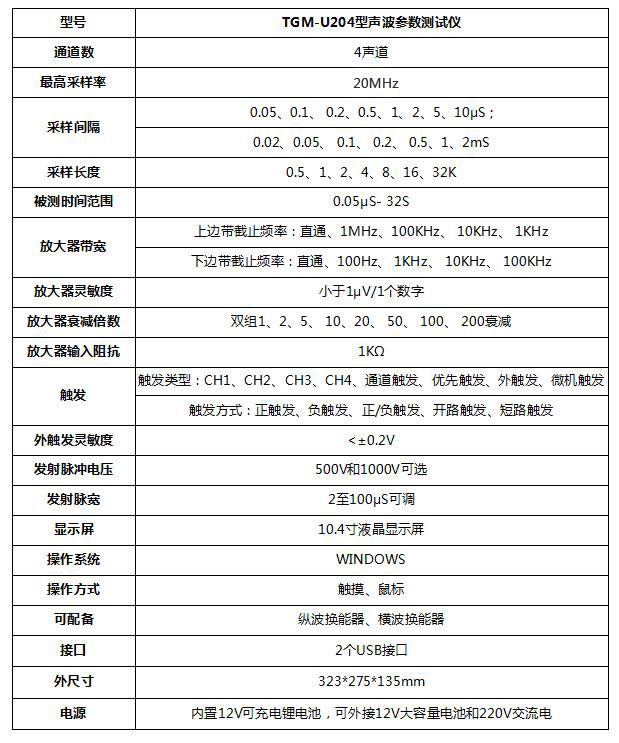

TGM-U204型声波参数测试仪技术参数：
|
数据采集技术指标 |
声 道 数 |
4声道 |
|
采 样 率 |
20 MHz |
|
|
采样间隔 |
0.05、0.1、0.2、0.5、1、2、5、10μS； 0.02、0.05、0.1、0.2、0.5、1、2mS |
|
|
采样字节 |
0.5、1、2、4、8、16、32Kb |
|
|
被测时间范围 |
0.05μS－32S |
|
|
放大器带宽 |
上边带截止频率：直通、1MHz、100KHz、10KHz、1KH |
|
|
下边带截止频率：直通、100Hz、1KHz、10KHz、100KHz |
||
|
放大器灵敏度 |
＜1μV /１个数字 |
|
|
放大器衰减倍数 |
双组1、2、5、10、20、50、100、200衰减 |
|
|
放大器输入阻抗 |
1KΩ |
|
|
触 发 |
触发类型：CH1、CH2、CH3、CH4、优先触发、外触发、微机触发 |
|
|
触发方式：正触发、负触发、正/负触发、开路触发、短路触发 |
||
|
外触发灵敏度 |
＜±0.2V |
|
|
压电发射技术指标 |
射脉冲电压 |
500V和1000V可选 |
|
发射脉宽 |
2至100μS连续可调 |
|
|
控制方式 |
计算机控制 |
|
|
计算机技术指标 |
显 示 屏 |
10.4寸液晶显示屏 |
|
操作方式 |
触摸、鼠标 |
|
|
接 口 |
2个USB接口 |
|
|
电 源 |
内置12V可充电锂电池，可外接12V大容量电池和220V交流电 |
TGM-U204型声波参数测试仪：包括声波参数测试仪主机、控制分析软件，可搭配各类压电换能器。

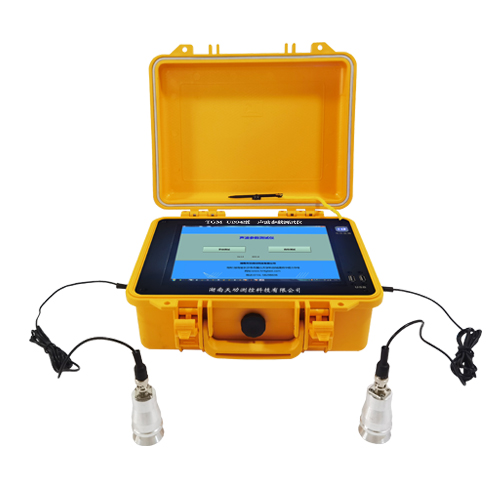

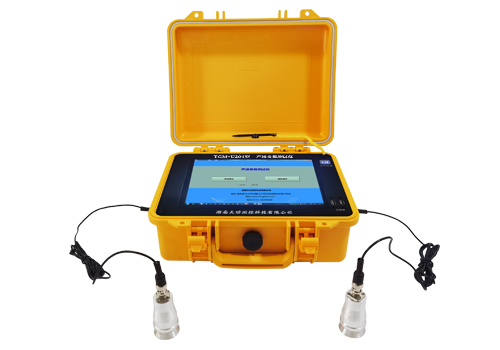

TGM-U204型 声波参数测试仪整体图
TGM-U204型 声波参数测试仪主机

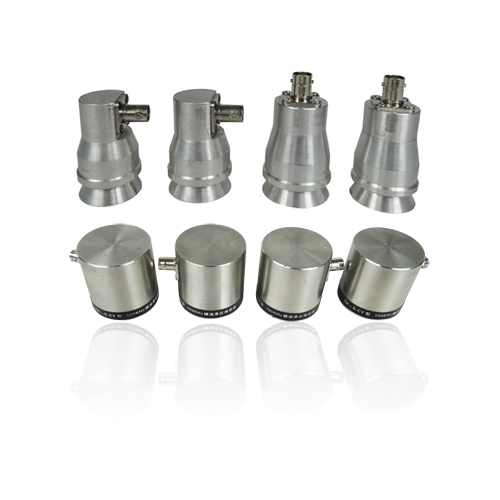

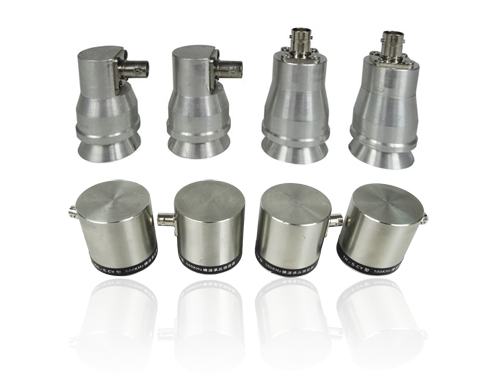

压电换能器
控制分析软件
