▶▶ 产品用途
声波参数是了解岩土体、混凝土等的力学参数,确定工区现场评价、检查工作质量,确定地层特性、岩层物性、注浆效果的重要手段。本产品主要有如下功能:

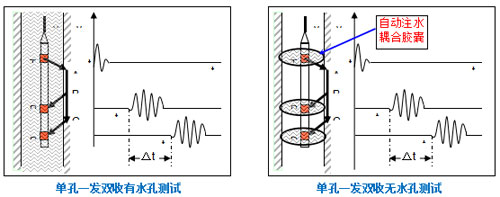

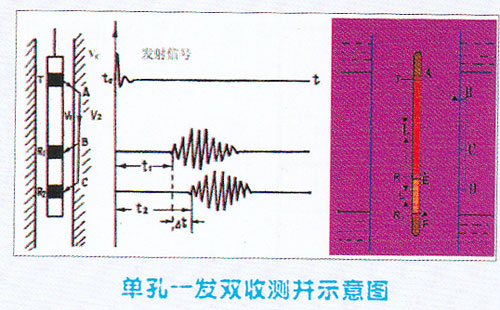

1、配置干孔测井换能器可在矿洞、隧道等环境下检测岩体干孔,适用50米以内的向上无水井;600米以内向下、水平无水井的声波参数。
2、配置水孔测井换能器 可进行深孔环境的有水孔测试,已实测600米。
3、配置各类压电换能器可测试进行岩样岩芯或其他非金属材质的声学参数评价。
▶▶ 产品特点
1、干孔换能器配备了智能注水系统,智能注水回水,操作便捷。
2、干孔换能器采用胶囊式注水耦合,胶囊中的水可循环使用,减轻井下作业强度。
3、探头配置了自主研发的抗干扰模块,能量大、干扰小,信号稳定、首波清晰。
4、探头配置了多芯整体测井专用信号线,线径小体积更小,重量轻,便于携带。
5、仪器集成度高,波形重复性好,读取精度高,陶瓷压电材料经久耐用。
6、采用了CNC数控抗氧化外壳,细节更精密。
▶▶ 产品专利
1、利用测井系统进行实时自动声波检测的测井方法,发明专利,专利号:ZL20161 1095964
2、一种井中发射声波测井换能器及其检测系统,实用新型专利,专利号:ZL20152 0463972
3、一种声波测井换能器,实用新型专利,专利号:ZL201420606182
4、一种带注水系统的干孔测井换能器及测井方法,发明专利,申请号:2023103660341
5、一种干孔测井换能器,发明专利,申请号:2023103662173
6、用于测向上孔或水平孔的测井换能器,实用新型专利,专利号:ZL2023207544595
7、用于测向下孔干孔测井换能器,实用新型专利,专利号:ZL2023207540325
8、一种对测声波换能器,实用新型专利,专利号:ZL2018210624274

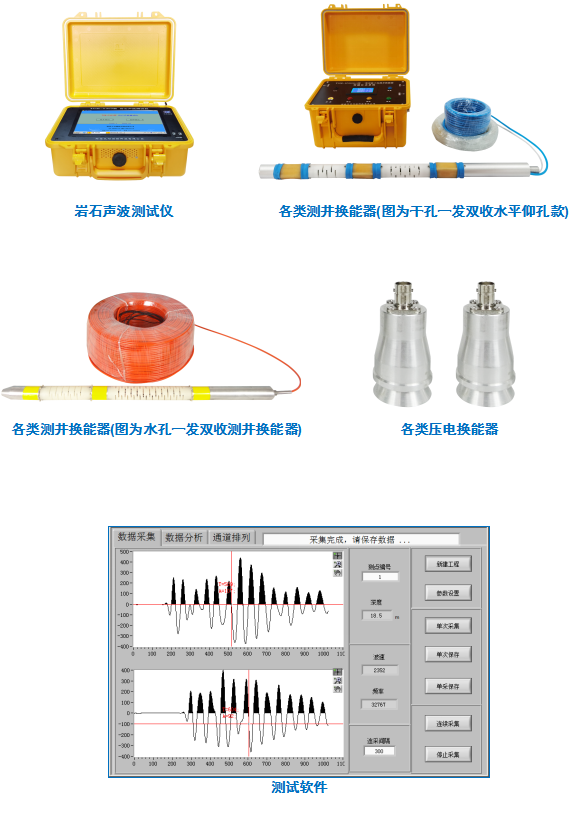

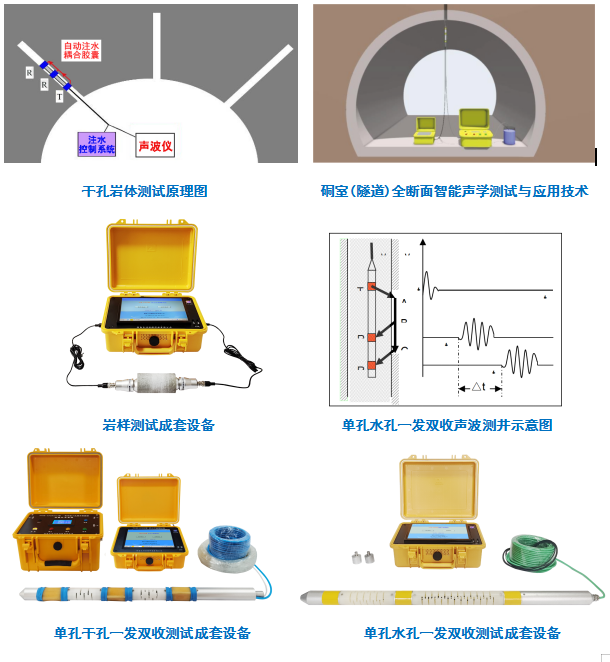

▶▶ 产品组成
▶▶ 产品实测波形

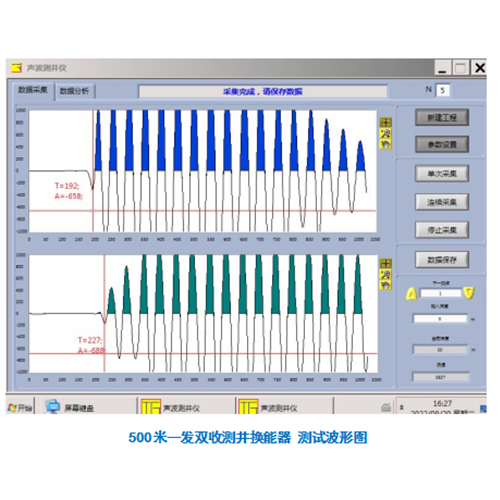

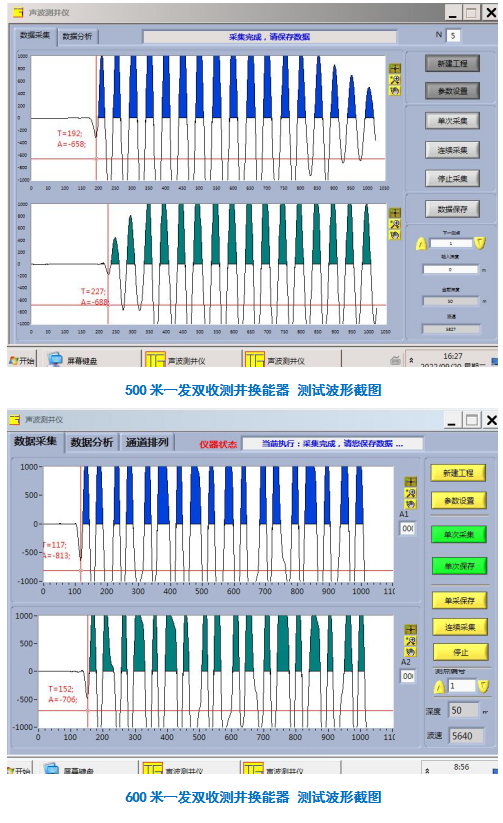

500米和600米一发双收测井换能器 不锈钢管中的实测波形图

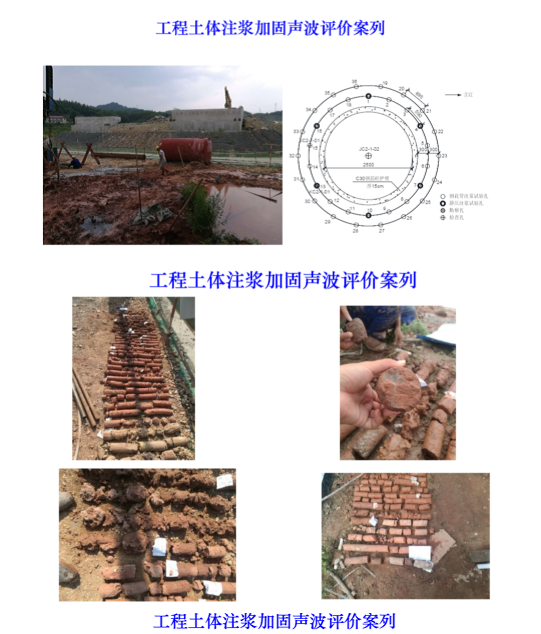

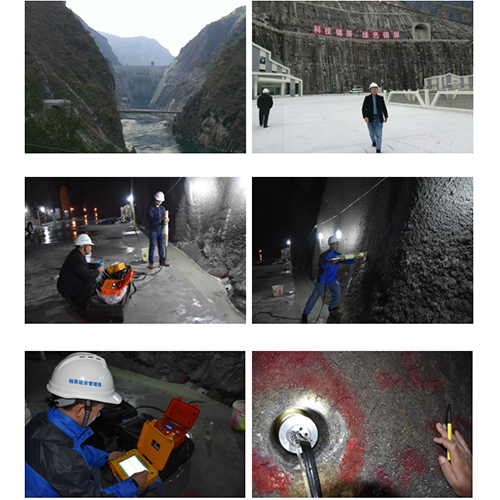

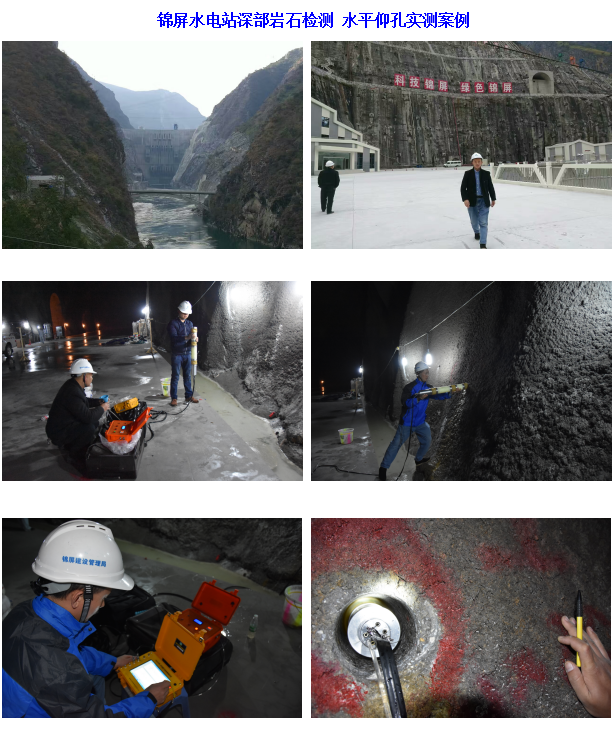

▶▶ 典型案例

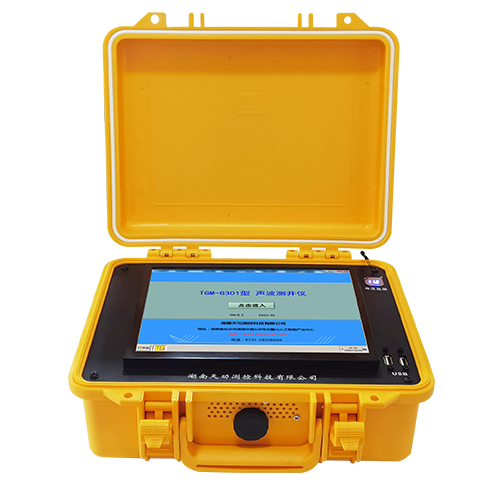

仪器外尺寸:323×275×135 mm

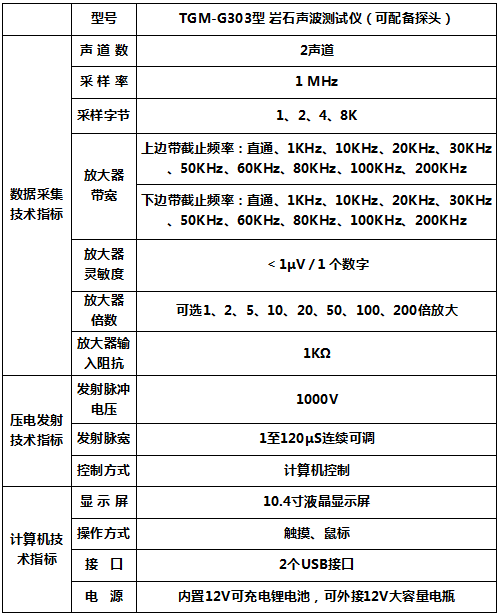

数据采集技术指标 |
声 道 数 |
2声道 |
采 样 率 |
20 MHz |
|
采样间隔 |
0.05、0.1、0.2、0.5、1、2、5、10μS; 0.02、0.05、0.1、0.2、0.5、1、2、4mS |
|
采样字节 |
0.5、1、2、4、8、16、32Kb |
|
放大器灵敏度 |
<1μV /1个数字 |
|
放大器衰减倍数 |
10、20、50、100、200、500、1000衰减 |
|
放大器输入阻抗 |
1KΩ |
|
触 发 |
触发类型:微机触发 |
|
触发方式:微机 |
||
硬件滤波带宽 |
低频率:直通、0.1KHz、1KHz、10KHz、100KHz |
|
高频率:直通、1KHz、10KHz、100KHz、1000KHz、10MHz |
||
软件滤波带宽 |
低频率:10Hz、20Hz、50Hz、100Hz、200Hz、500Hz、1KHz、2KHz、5KHz |
|
高频率:20Hz、50Hz、100Hz、200Hz、500Hz、1KHz、2KHz、5KHz、10KHz、20KHz、50KHz |
||
压电发射技术指标 |
发射脉冲电压 |
500,1000V可选 |
发射能量 |
1至50可调 |
|
控制方式 |
计算机控制 |
|
计算机技术指标 |
显 示 屏 |
10.4寸液晶显示屏 |
操作方式 |
触摸、鼠标 |
|
接 口 |
2个USB接口 |
|
电 源 |
内置12V可充电锂电池,可外接12V大容量电池和220V交流电 |

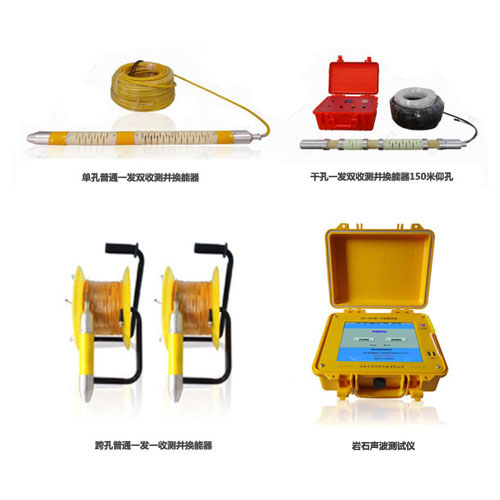

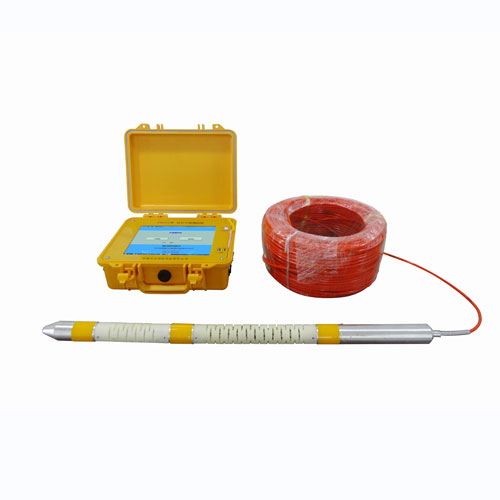

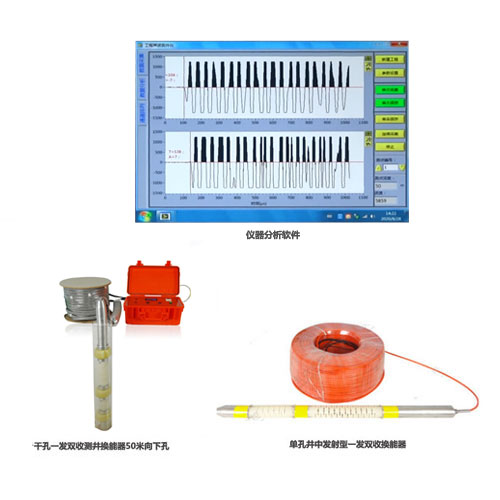

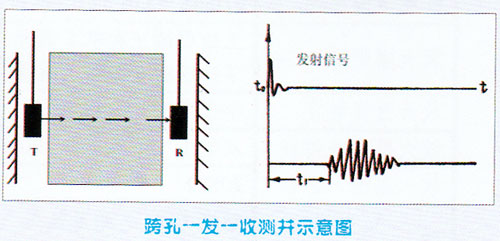

TGM-G303型岩石声波测试仪:包括声波测井仪主机、仪器分析软件,可搭配单孔普通一发双收测井换能器、跨孔普通一发一收测井换能器、单孔井中发射型一发双收换能器、干孔一发双收测井换能器150米仰孔、干孔一发双收测井换能器50米向下孔等设备,用户可根据实测需求搭配所需的测井换能器。

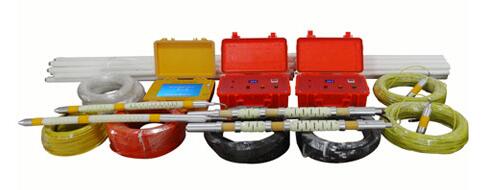

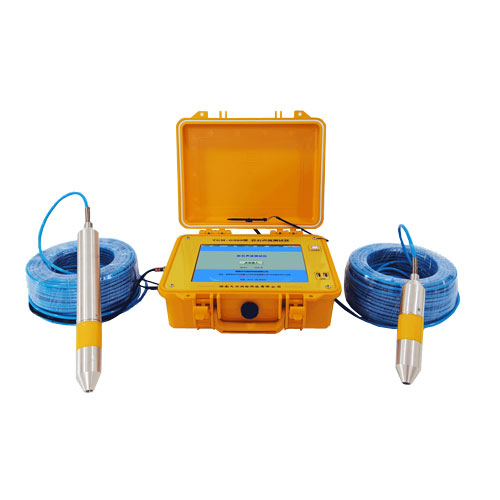

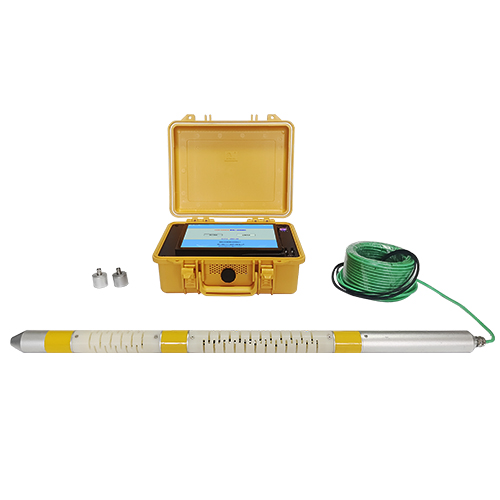

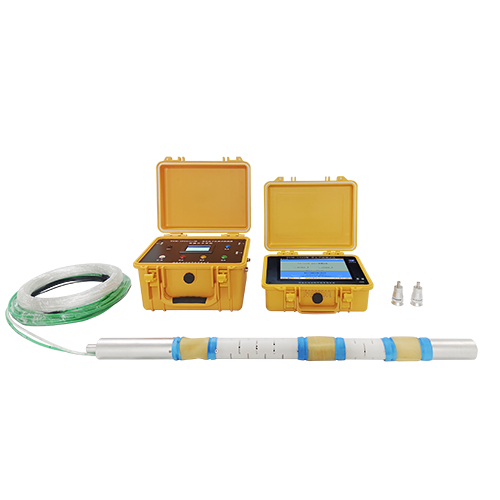

TGM-G303型岩石声波测试仪及换能器整套设备
500米井中钢管测试实测波形图,首波清晰,信号稳定
