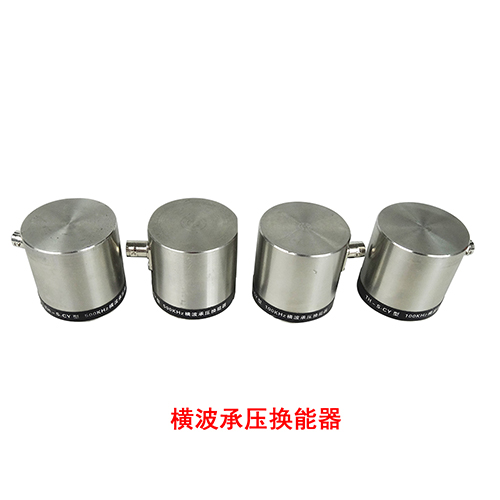

换能器4个

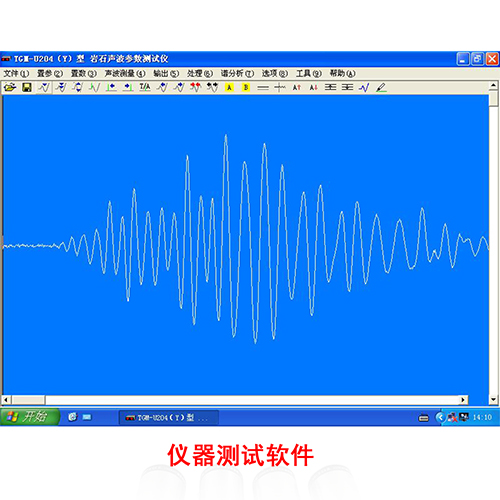

仪器软件图

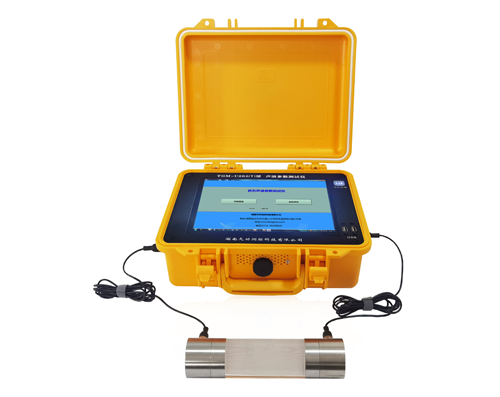

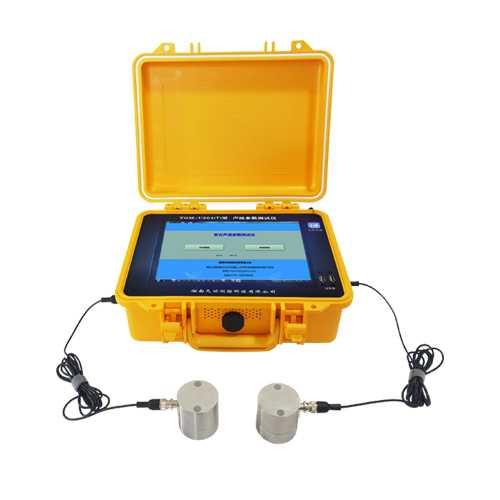

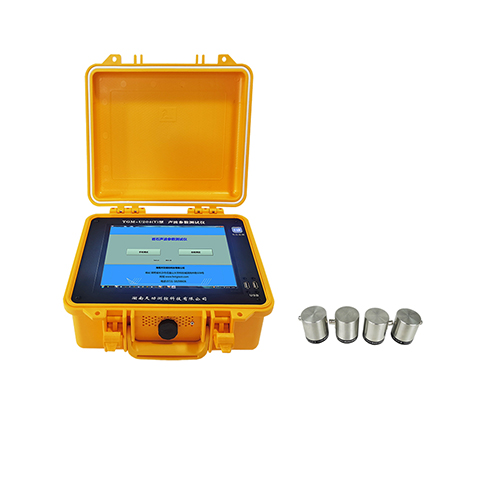

仪器加换能器

TGM-U204(Y)型
岩石声波参数测试仪

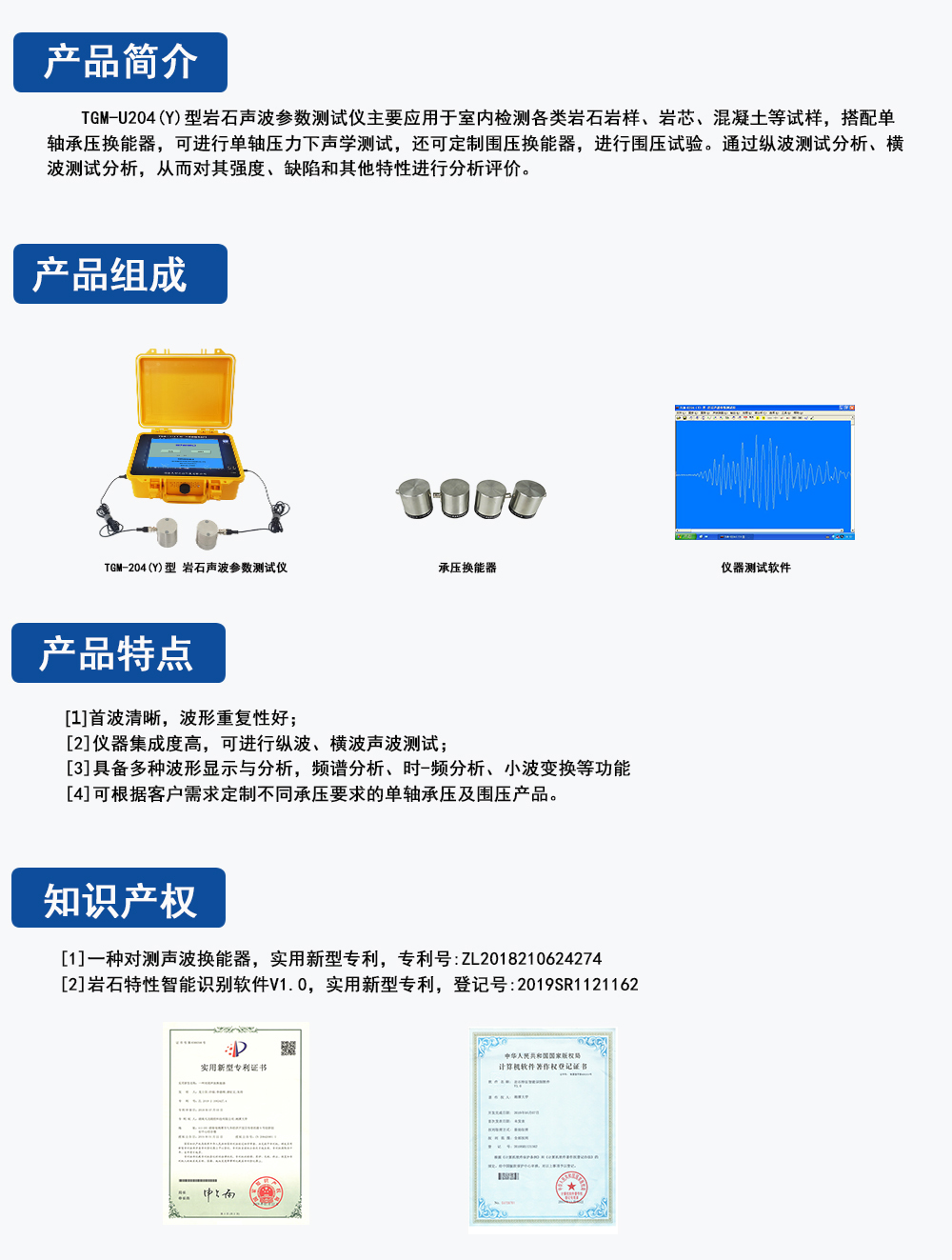

TGM-U204(Y)型岩石声波参数测试是一款多功能检测设备,广泛应用于岩石混凝土和各类非金属声波参数分析。包含非金属介质如瓷片、玻璃、有机物、橡胶、泥土等,新型材料如耐火砖等,工程介质如岩芯、岩样、混凝土试样等。岩石物理科学研究中关于岩石声学性质的科学实验,包括:

1. 快速、准确的得到不同压力下岩石样品的纵横波时差以及变化曲线图。

2. 快速得到岩石样品的剪切模量、体积模量、泊松比、纵波速度、横波速度、分散系数等力学参数,为科学研究提供准确且充分的数据资料。

在线咨询
  • 产品特点
  • 产品参数
  • 产品配置
  • 选型定制



   ◆ 特点

1.高采样率:20M

2.应用广泛:工程介质、其他非金属介质均可检测

3.集成度高:可进行压电测试,可增加同步接口做超磁等其他测试,且提供各类多通道定制,满足实验多样化测试需求

4.信噪比高:采集信号稳定,首波清晰

 知识产权:

创新是企业的灵魂,是发展的动力,是企业提高竞争力可持续发展的保障。天功测控坚持自主创新研发,到目前为止,已荣获知识产权30余项。

        声波参数测试仪,TGM-U204型声波参数测试仪,声波仪,天功测控,TH100系列声波参数测试仪,纵波测试分析,横波测试,三分量测试

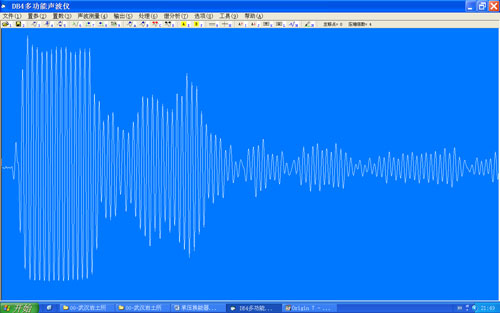

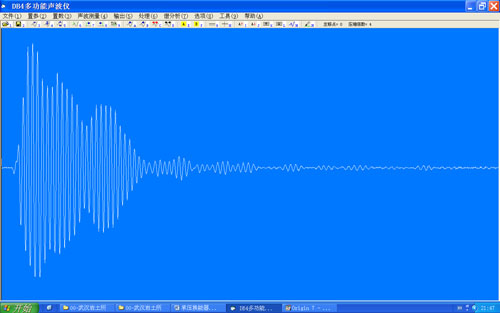

             软件界面



   声波参数测试仪,TGM-U204型声波参数测试仪,声波仪,天功测控,TH100系列声波参数测试仪,纵波测试分析,横波测试,三分量测试

             工程案例

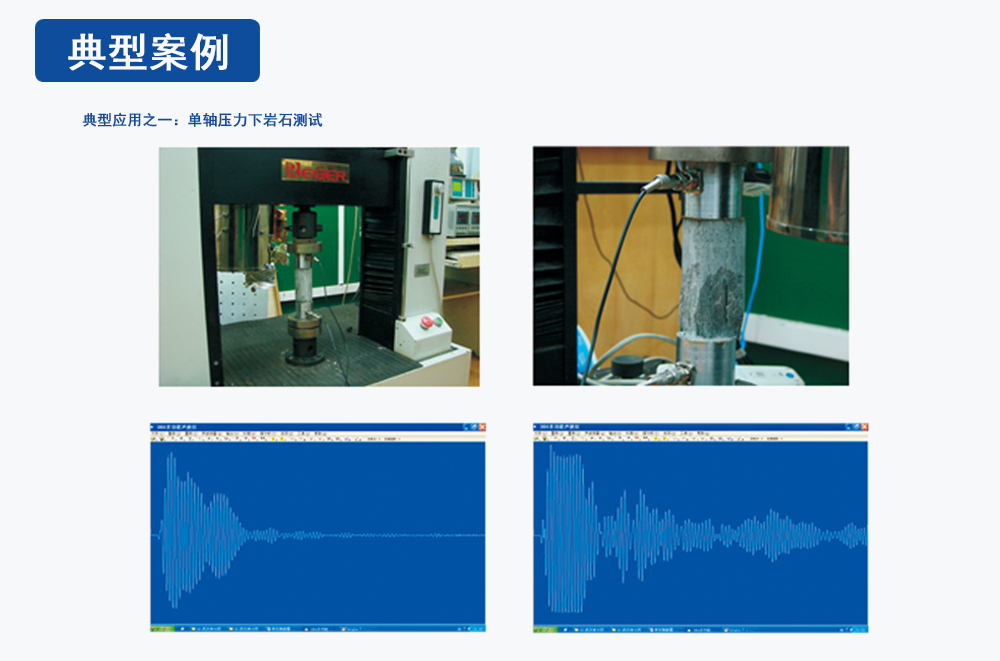

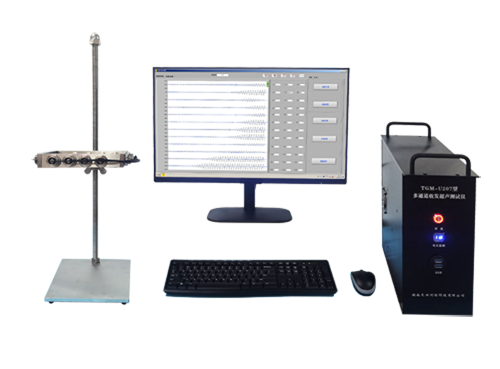

典型应用之一:某研究单位定制的单轴高压下(约200MPa)岩石声波参数测试系统



             声波参数测试仪,TGM-U204型声波参数测试仪,声波仪,天功测控,TH100系列声波参数测试仪,纵波测试分析,横波测试,三分量测试

典型应用之二:某研究单位定制的高压高温(围压环境)容器内试样声波参数测试系统(四发四收)

          声波参数测试仪,TGM-U204型声波参数测试仪,声波仪,天功测控,TH100系列声波参数测试仪,纵波测试分析,横波测试,三分量测试

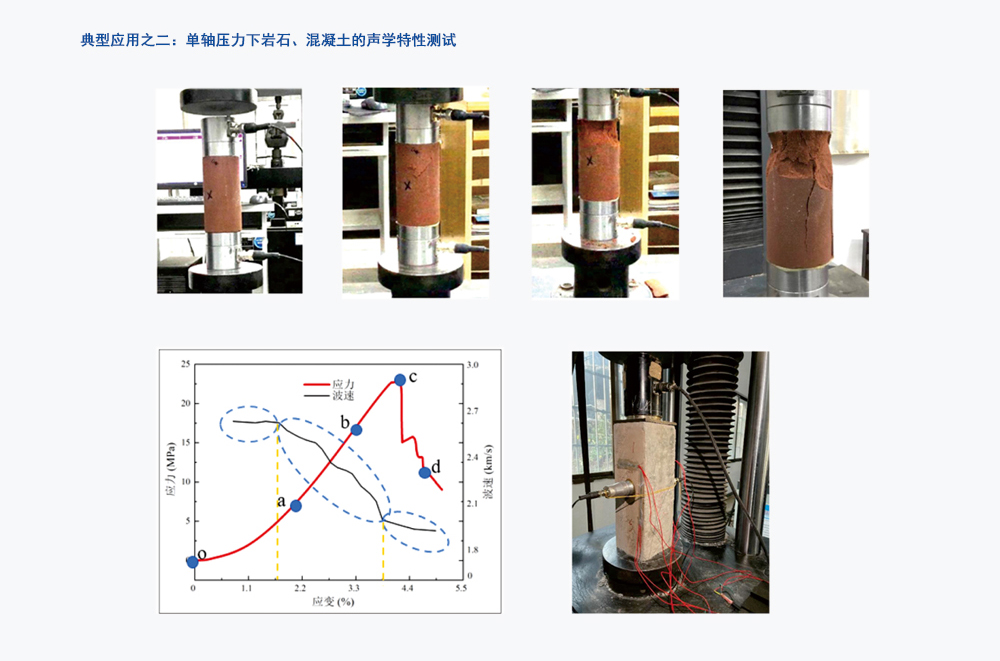

典型应用之三:压力下岩石声波参数测试

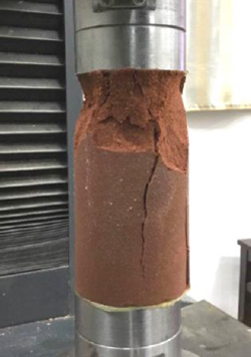

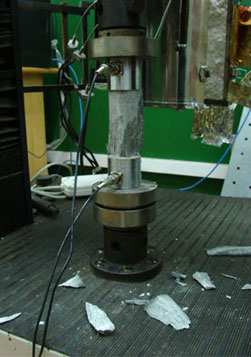

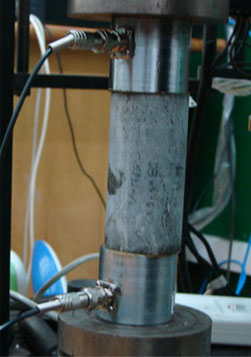

    岩样在加载过程的典型变化照片如下。



              声波参数测试仪,TGM-U204型声波参数测试仪,声波仪,天功测控,TH100系列声波参数测试仪,纵波测试分析,横波测试,三分量测试

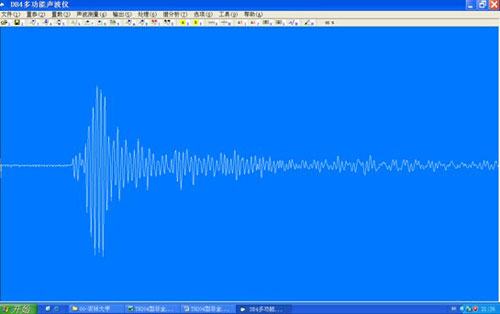

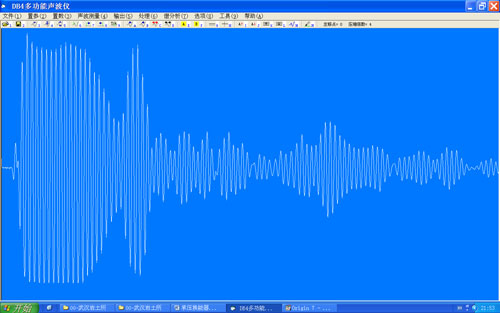

    岩样声波变化

    声波参数测试仪,TGM-U204型声波参数测试仪,声波仪,天功测控,TH100系列声波参数测试仪,纵波测试分析,横波测试,三分量测试

   加载曲线

   声波参数测试仪,TGM-U204型声波参数测试仪,声波仪,天功测控,TH100系列声波参数测试仪,纵波测试分析,横波测试,三分量测试

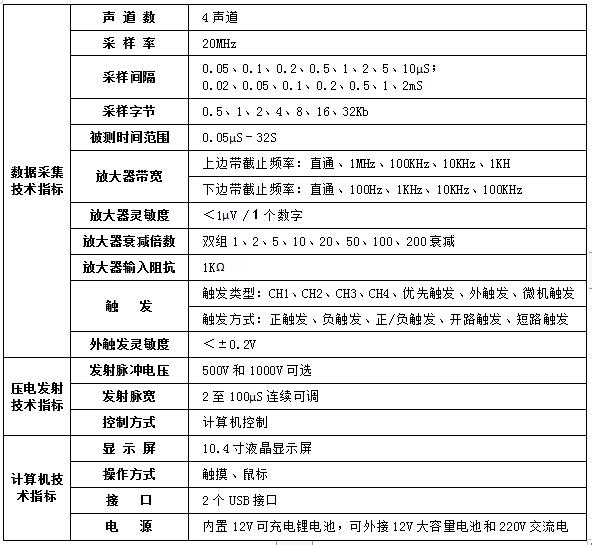

TGM-U204(Y)型岩石声波参数测试仪技术参数:





数据采集技术指标

声 道 数

4声道

采 样 率

20 MHz

采样间隔

0.05、0.1、0.2、0.5、1、2、5、10μS;

0.02、0.05、0.1、0.2、0.5、1、2mS

采样字节

0.5、1、2、4、8、16、32Kb

被测时间范围

0.05μS-32S

放大器带宽

上边带截止频率:直通、1MHz、100KHz、10KHz、1KH

下边带截止频率:直通、100Hz、1KHz、10KHz、100KHz

放大器灵敏度

<1μV /1个数字

放大器衰减倍数

双组1、2、5、10、20、50、100、200衰减

放大器输入阻抗

1KΩ

触   发

触发类型:CH1、CH2、CH3、CH4、优先触发、外触发、微机触发

触发方式:正触发、负触发、正/负触发、开路触发、短路触发

外触发灵敏度

<±0.2V

压电发射技术指标

射脉冲电压

500V和1000V可选

发射脉宽

2至100μS连续可调

控制方式

计算机控制

计算机技术指标

显 示 屏

10.4寸液晶显示屏

操作方式

触摸、鼠标

接   口

2个USB接口

电   源

内置12V可充电锂电池,可外接12V大容量电池和220V交流电
