TGM-RGM型
稀土超磁致伸缩换能器

       磁致伸缩现象是铁磁性物质在外磁场作用下,其尺寸伸长,去掉外磁场后,其又恢复原来的长度。磁致伸缩效应可用磁致伸缩系数λ来描述。稀土金属间化合物磁致 伸缩材料的λ达到500~2000ppm,比磁致伸缩金属与合金和铁氧体磁致伸缩材料的λ大1~2个数量级,因此称为稀土超磁致伸缩材料,其磁致伸缩应变 λ比PZT材料大5~25倍。稀土超磁致伸缩材料磁致伸缩应变时产生的推力很大,直径10mm的稀土超磁致伸缩棒材,磁致伸缩时产生约200公斤的推力。



       湖南天功测控研制的超磁系列专利产品:《信号源可控的超磁致伸缩换能器驱动电源》已获国家发明专利证书,专利号:ZL2016108241081。

在线咨询
  • 产品特点
  • 产品参数
  • 产品配置
  • 选型定制

         仪器用途:


         一般用于桥梁检测与混凝土质量测检。

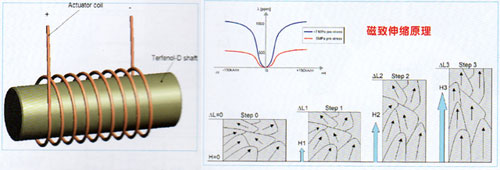

TH-CCJ系列稀土超磁致伸缩换能器原理

         仪器特点:



         1、TGM-RGM型稀土超磁致伸缩换能器使用高性能的Terfenol-D超磁伸缩材料,其结构和控制电路经过优化设计;



         2、TGM-RGM型稀土超磁致伸缩换能器发射功率大,在同步信号控制下,重复性好,便于增强采集;



         3、TGM-RGM型稀土超磁致伸缩换能器与电火花震源、锤击震源相比,具有起跳点陡,读数误差小等优点;

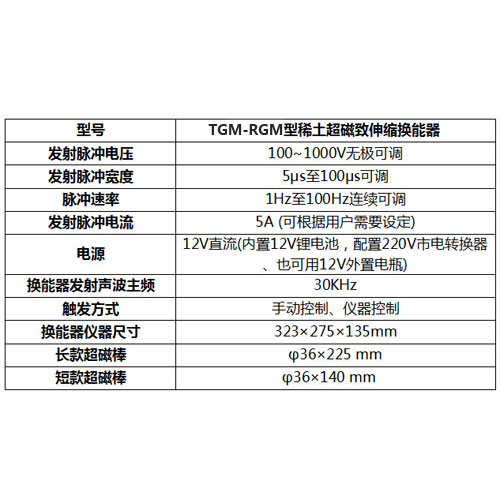

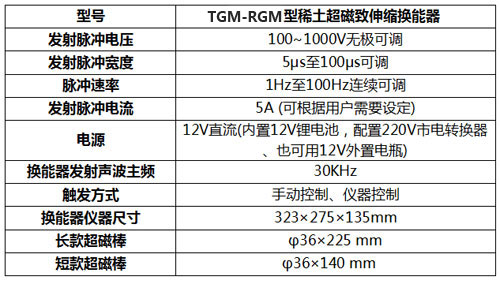

TGM-RGM型稀土超磁致伸缩换能器技术参数



TGM-RGM型稀土超磁致伸缩换能器技术参数

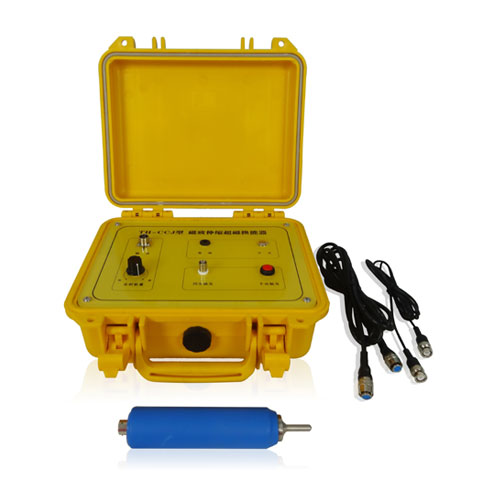

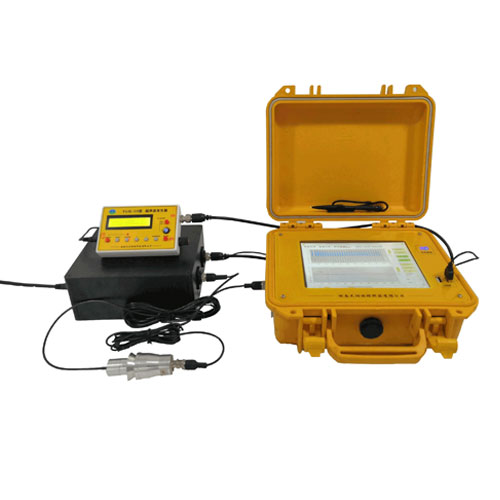

       TGM-RGM型稀土超磁致伸缩换能器(原名:TH-CCJ系列稀土超磁致伸缩换能器)由超磁换能器、超磁换能器激励源、数据线构成。

TH-CCJ系列稀土超磁致伸缩换能器

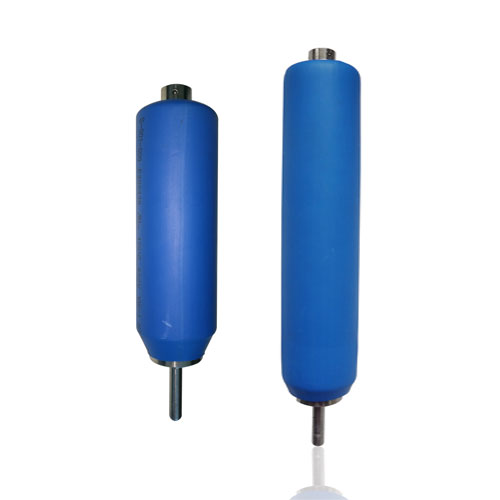

超磁换能器

TH-CCJ系列稀土超磁致伸缩换能器激励源

超磁换能器激励源

       典型应用:

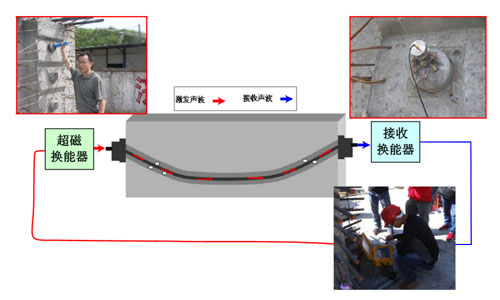

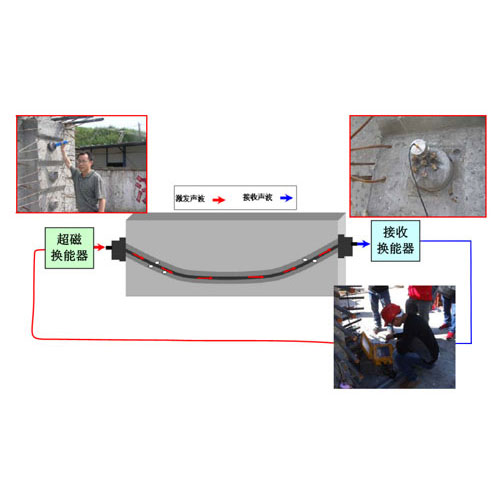

       TGM-RGM型稀土超磁致伸缩换能器应用在桥梁预应力管道注浆质量无损检测,如下图所示,在30到50米的梁板锚头两端分别用本超磁换能器激发弹性波和用加速度传感器接收弹性波,提高了信号的稳定性和检测结果的重复性。

TH-CCJ型稀土超磁致伸缩换能器应用



       注:TGM-RGM型稀土超磁致伸缩换能器的激发模块集成在仪器中,由仪器软件控制调整其输出能量的大小。
