跨孔多发多收测井探头

  声波参数是了解岩土体、混凝土等的力学参数,确定工区现场评价、检查工作质量,确定地层特性、岩层物性、注浆效果的重要手段。

本产品主要有如下功能:

  配置干孔四发四收换能器可测试跨孔无水井——向上或水平向的声波参数。

  配置水孔多发多收换能器可测试跨孔有水井(向下)的声波参数。(可根据客户需求定制)

在线咨询
  • 产品特点
  • 产品参数
  • 产品配置
  • 选型定制

产品功能

  声波参数是了解岩土体、混凝土等的力学参数,确定工区现场评价、检查工作质量,确定地层特性、岩层物性、注浆效果的重要手段。

本产品主要有如下功能:

  配置干孔四发四收换能器可测试跨孔无水井——向上或水平向的声波参数。

  配置水孔多发多收换能器可测试跨孔有水井(向下)的声波参数。(可根据客户需求定制)



             换能器,测井换能器,四发四收测井换能器,TGM-4F4S型四发四收测井换能器,四发四收测井换能器厂家,四发四收测井换能器价格

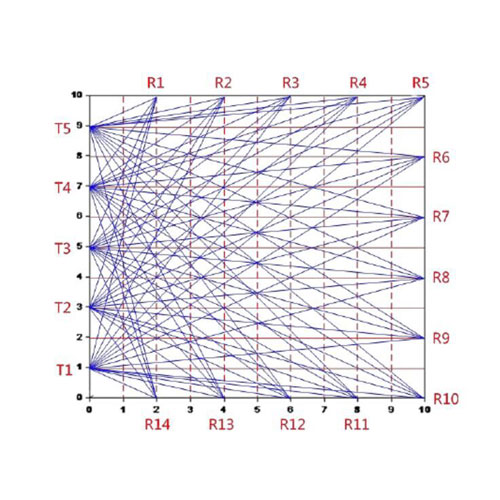

                        跨孔仰孔无水井四发四收平测原理图



换能器,测井换能器,四发四收测井换能器,TGM-4F4S型四发四收测井换能器,四发四收测井换能器厂家,四发四收测井换能器价格

                                            跨孔仰孔无水井四发四收扇测原理图



          换能器,测井换能器,四发四收测井换能器,TGM-4F4S型四发四收测井换能器,四发四收测井换能器厂家,四发四收测井换能器价格

                       跨孔仰孔无水井八发八收平测原理图



换能器,测井换能器,四发四收测井换能器,TGM-4F4S型四发四收测井换能器,四发四收测井换能器厂家,四发四收测井换能器价格

                                      跨孔仰孔无水井八发八收扇测原理图



产品特点

1、功能强大使用多通道接收和发射技术,可以同时利用多个通道进行声波传输,从而扩大测试范围和提高信号质量。

2、实现多目标定位在声波定位中,使用多个接收和发射通道可以同时定位多个目标,从而提高了定位的精度和效率。

3、提高系统的可靠性:声波测试仪的工作环境通常复杂多变,使用多通道技术可以提高系统的多用性。

4、增强系统的灵活性多通道接收和发射切换技术可以根据不同的应用场景和测试需求,灵活地配置通道的数量和使用方式,

从而更好地适应不同的测试需求

5、配备了智能注水系统,智能注水回水,操作便捷

6、配置了多芯整体测井专用信号线,线径小体积更小,重量轻,便于携带。

7、采用胶囊式注水耦合,胶囊中的水可循环使用,减轻井下作业强度。



产品获得专利

1、利用测井系统进行实时自动声波检测的测井方法,发明专利

2、一种井中发射声波测井换能器及其检测系统,实用新型专利

3、一种声波测井换能器,实用新型专利

4、一种带注水系统的干孔测井换能器及测井方法,发明专利

5、一种干孔测井换能器,发明专利

6、用于测向上孔或水平孔的测井换能器,实用新型专利

7、用于测向下孔干孔测井换能器,实用新型专利

换能器,测井换能器,四发四收测井换能器,TGM-4F4S型四发四收测井换能器,四发四收测井换能器厂家,四发四收测井换能器价格



产品组成

 换能器,测井换能器,四发四收测井换能器,TGM-4F4S型四发四收测井换能器,四发四收测井换能器厂家,四发四收测井换能器价格换能器,测井换能器,四发四收测井换能器,TGM-4F4S型四发四收测井换能器,四发四收测井换能器厂家,四发四收测井换能器价格

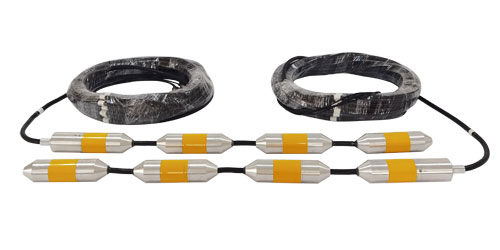

            跨孔四发四收干孔测井换能器(仰孔水平孔)                           跨孔八发八收水孔测井换能器(向下水孔)

     换能器,测井换能器,四发四收测井换能器,TGM-4F4S型四发四收测井换能器,四发四收测井换能器厂家,四发四收测井换能器价格                                                       换能器,测井换能器,四发四收测井换能器,TGM-4F4S型四发四收测井换能器,四发四收测井换能器厂家,四发四收测井换能器价格

        声波测试仪主机(可搭配)                                        仪器软件界面



应用实例

外出场地实测-跨孔8发8收水孔及4发4收干孔

换能器,测井换能器,四发四收测井换能器,TGM-4F4S型四发四收测井换能器,四发四收测井换能器厂家,四发四收测井换能器价格

换能器,测井换能器,四发四收测井换能器,TGM-4F4S型四发四收测井换能器,四发四收测井换能器厂家,四发四收测井换能器价格







换能器,测井换能器,四发四收测井换能器,TGM-4F4S型四发四收测井换能器,四发四收测井换能器厂家,四发四收测井换能器价格

换能器,测井换能器,四发四收测井换能器,TGM-4F4S型四发四收测井换能器,四发四收测井换能器厂家,四发四收测井换能器价格

换能器,测井换能器,四发四收测井换能器,TGM-4F4S型四发四收测井换能器,四发四收测井换能器厂家,四发四收测井换能器价格



换能器,测井换能器,四发四收测井换能器,TGM-4F4S型四发四收测井换能器,四发四收测井换能器厂家,四发四收测井换能器价格

                        实测波形





数据采集技术指标

声 道 数

4声道

采 样 率

20MHz

采样间隔

0.05、0.1、0.2、0.5、1、2、5、10μS;

0.02、0.05、0.1、0.2、0.5、1、2mS

采样字节

0.5、1、2、4、8、16、32Kb

硬件滤波带宽

低频率:直通、0.1KHz、1KHz、10KHz、100KHz

高频率:直通、1KHz、10KHz、100KHz、1000KHz

软件滤波带宽

低频率:0.1KHz~100KHz

高频率:0.1KHz~100KHz

放大器衰减倍数

直通、10、20、50、100、200、500、1000衰减

放大器输入阻抗

1KΩ

触   发

触发类型:微机触发

触发方式:正触发

压电发射技术指标

发射脉冲电压

1000V

控制方式

计算机控制

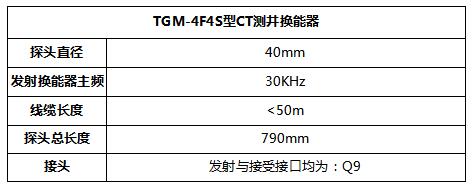

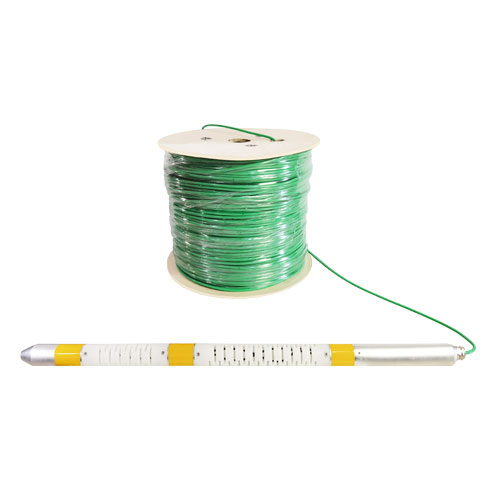

         TGM-4F4S型四发四收测井换能器:由探头和信号线构成。

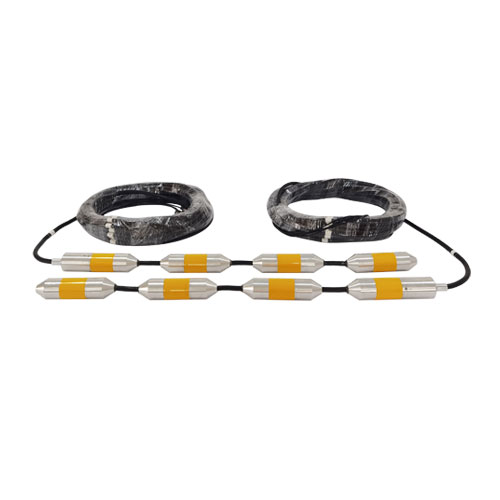

 TGM-4F4S型四发四收测井换能器

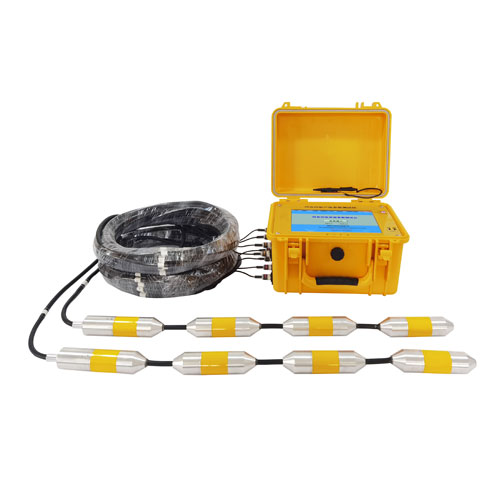

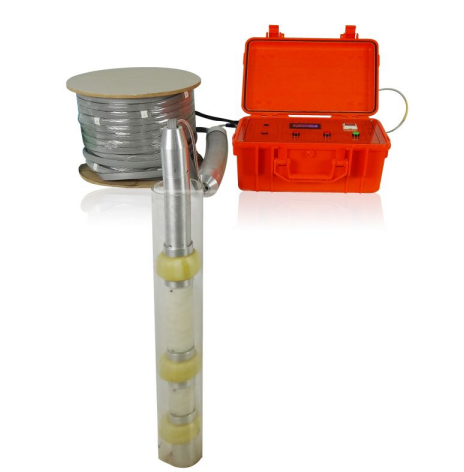

TGM-4F4S型四发四收测井换能器可配声波参数仪

TGM-4F4S型四发四收测井换能器

TGM-4F4S型四发四收测井换能器
