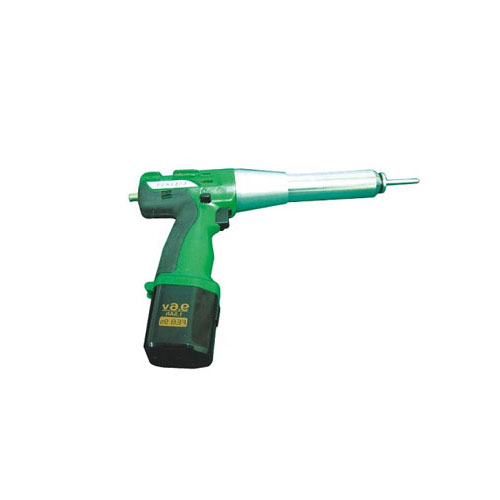

超磁发射震源、检波器500-500

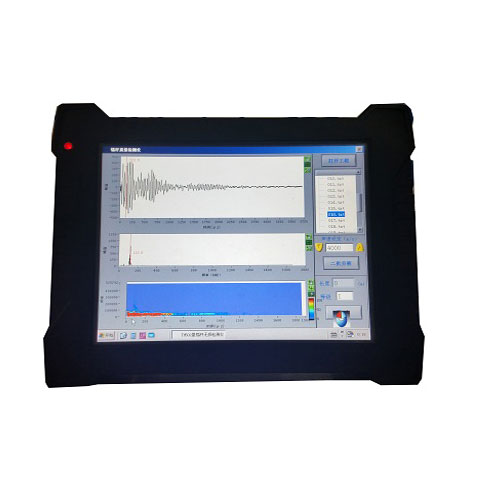

TH502型锚杆无损检测仪500-500

TGM-C502型
锚杆无损检测仪

       TGM-C502型锚杆无损检测仪(原名:TH502型锚杆质量无损检测仪)由检波器和主机组成,可搭配超磁发射震源。超磁发射震源产生弹性波,沿锚杆传播,获取锚杆质量信息,经反射回波返回到检波器,通过主机分析处理确定锚杆的长度以及注浆质量。



       仪器用途:锚杆长度、注浆质量检测。

在线咨询
  • 产品特点
  • 产品参数
  • 产品配置
  • 选型定制

        (1) TGM-C502型锚杆无损检测仪基于WINDOWS系统开发:由计算机控制参数设置、数据采集;结合LABVIEW虚拟仪器开发平台,可根据用户需求定制开发数据处理功能。



        (2) TGM-C502型锚杆无损检测仪采用独立采样通道,每道独立采样频率最高达20MHz:可方便的进行一发多收或传感器阵列测试,不仅工作效率高、而且声波初至时间读取精度高。



        (3) TGM-C502型锚杆无损检测仪在实现多功能声波参数测试的同时,仪器集成度高:不仅可进行纵波、横波声波测试,而且可对试样在压力条件下进行声波参数测试。具有1000V和500V压电发射,具有与稀土超磁致伸缩换能器的同步接口。



        (4) TGM-C502型锚杆无损检测仪软件功能完善:具备多种波形显示与分析,频谱分析、时-频分析、小波变换等功能。



         (1) 超磁致伸缩震源在同步信号控制下,一致性好,能量可调。



         (2) 仪器硬件完全集成于专用工程仪器箱内。



         (3) 仪器具有1至4通道工作模式,采样频率最高达20MHz。



         (4) 仪器软件功能完善。

        TGM-C502型锚杆无损检测仪(原名:TH502型锚杆质量无损检测仪):由检波器和主机组成,可搭配超磁发射震源



超磁发射震源、检波器

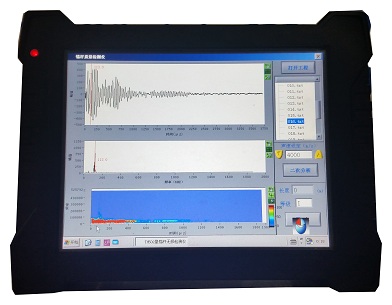

锚杆无损检测仪



TH502型锚杆无损检测仪

检波器

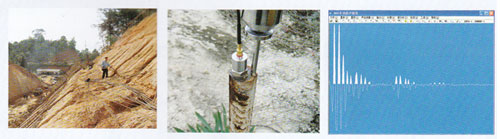

        应用案例:

TH502型锚杆无损检测仪应用案例
